Какие кабели контрольные бывают? В каталоге представлены марки АКВВГ и АКПВГ, а для сопоставления исполнений указаны также КПВГ и КРВГЭ. Выбор выполняют по обозначению, числу жил, сечению, условиям прокладки и требованиям конкретной системы.

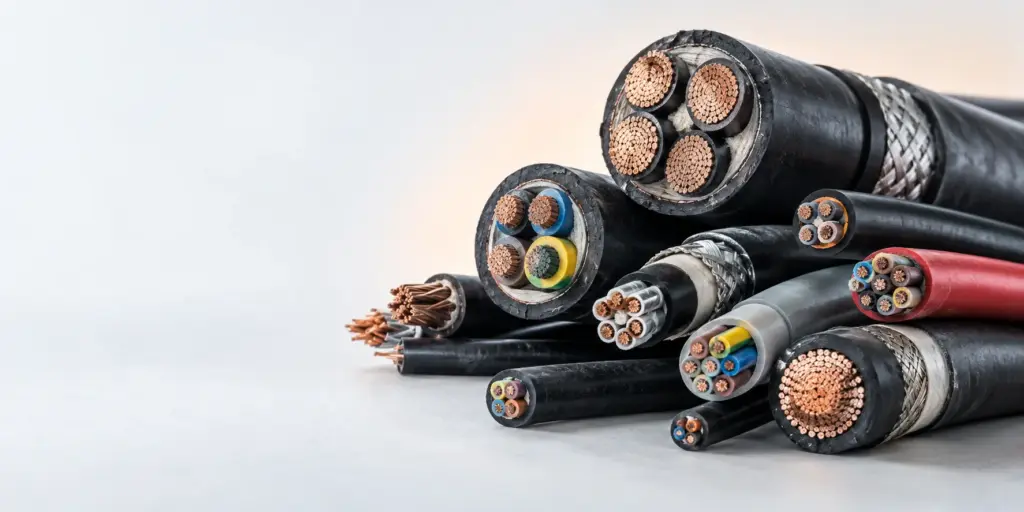

Какие кабели контрольные бывают
Контрольная кабельная продукция применяется там, где требуется соединить элементы электрической установки, передать управляющее воздействие или обеспечить прохождение контрольных сигналов. В отличие от силового кабеля, который выбирают прежде всего для передачи электрической энергии, контрольное исполнение рассматривают как часть цепи управления и мониторинга. Поэтому при заказе важны не только марка и внешний размер, но и количество отдельных жил внутри кабеля.
В разделе каталога представлены марки АКВВГ и АКПВГ. Это исходные позиции, с которых удобно начинать поиск, если в заявке уже указано конкретное обозначение. Актуальный перечень можно проверить в разделе Кабели контрольные. Если марка в исходной документации записана неполностью, сначала следует уточнить назначение линии, число подключаемых цепей и требуемое сечение.
В рабочей документации кабель обычно задают сочетанием буквенного обозначения и числовых параметров. Буквенная часть помогает отличить исполнение, а числовая — определить количество жил и их сечение. При этом нельзя заменять одну марку другой только из-за совпадения числа жил: обозначение является частью технического требования, и его нужно сверять с каталогом или спецификацией.
Основные параметры для сравнения
Первый параметр — марка. Она должна совпадать с принятой в проекте либо быть согласована как замена. Второй — число жил. Оно связано с количеством цепей, которые требуется вывести к оборудованию. Третий — сечение жилы. Его сопоставляют с электрическими требованиями линии, длиной трассы и условиями подключения. Четвёртый — область использования и способ прокладки, которые определяют допустимость конкретного исполнения.
В заявке полезно разделять обязательные и уточняемые сведения. К обязательным относят марку, количество жил, сечение и длину. К уточняемым — место установки, характер цепей, особенности монтажа и необходимость согласования аналога. Такой порядок снижает риск получить кабель с подходящим названием, но неподходящими параметрами.
| Позиция | Что указано в исходных данных | Как использовать при подборе |
|---|---|---|
| АКВВГ | Марка представлена в разделе | Проверить наличие конкретного исполнения и параметры заказа |
| АКПВГ | Марка представлена в разделе; диапазон 4х2,5–37х2,5 | Сопоставить число жил и сечение с требованием проекта |
| КПВГ | Диапазон 4х0,75–61х1,5 | Проверить нужное сочетание числа жил и сечения |
| КРВГЭ | Диапазон 4х0,75–37х4 | Уточнить соответствие исполнения и параметров поставленной задаче |
Таблица показывает доступные в переданных данных диапазоны и марки, но не заменяет техническую документацию. Если в заявке требуется позиция на границе диапазона либо нестандартная длина, параметры нужно дополнительно подтвердить до оформления заказа.
Обозначение контрольного кабеля
Обозначение контрольного кабеля — это не просто короткое название товара. Оно используется для идентификации исполнения в проекте, заявке, спецификации и отгрузочных документах. Ошибка в одной части обозначения может привести к выбору другой продукции, поэтому запись необходимо переносить без сокращений и самостоятельно не расшифровывать незнакомые символы.
При чтении записи сначала выделяют буквенную марку, затем числовую часть. В числовой части обычно фиксируются два связанных параметра: количество жил и сечение. В переданных диапазонах это видно по записям 4х0,75–61х1,5 для КПВГ и 4х2,5–37х2,5 для АКПВГ. Для КРВГЭ приведён диапазон 4х0,75–37х4. Эти данные позволяют понять границы представленного ряда, но не дают оснований переносить характеристики одной марки на другую.
Например, запись 4х2,5 и запись 37х2,5 имеют одинаковое сечение, но различаются количеством жил. Для системы это принципиально: число доступных жил определяет, сколько цепей можно подключить одним кабелем. Обратная ситуация также важна: одинаковое количество жил при разном сечении означает различные требования к проводнику и линии. Поэтому в заказе следует указывать оба параметра полностью.
Как проверять запись в заявке
Проверку удобно проводить в несколько этапов. Сначала сопоставляют буквенную часть с проектом. Затем сверяют количество жил. После этого проверяют сечение и его единицы записи. Далее сравнивают позицию с диапазоном конкретной марки. В конце уточняют длину, упаковку и требуемые документы у поставщика.
Если в исходной ведомости указано только сокращённое название без числовых параметров, подбор нельзя считать завершённым. Следует запросить недостающие данные у проектировщика, эксплуатационной службы или заказчика. Если указаны несколько вариантов, их не стоит объединять в одну позицию: для каждого сочетания марки, числа жил и сечения нужна отдельная строка заявки.
Для общего понимания роли изоляции в кабельной продукции можно обратиться к статье Зачем провода нужны и зачем их изолировать. Она не заменяет спецификацию конкретного кабеля, но помогает отделить вопросы конструкции проводника от вопросов выбора готового изделия.
Контрольные кабели: применение
Контрольные кабели применяют в цепях, где необходимо передавать команды, сигналы контроля или информацию о состоянии оборудования. Их используют как соединительный элемент между аппаратурой, шкафами, датчиками, исполнительными устройствами и другими узлами системы. Конкретное назначение зависит от схемы объекта, поэтому по одному только названию кабеля нельзя определить допустимость его применения в любой установке.
При проектировании сначала составляют перечень цепей. Для каждой цепи определяют, откуда она выходит, к какому элементу приходит и требуется ли отдельная жила. После этого оценивают возможность объединить нужные цепи в одном многожильном кабеле. Такой подход помогает выбрать количество жил не приблизительно, а на основании схемы.
Число жил должно соответствовать фактическому количеству подключений с учётом принятого проектом резерва. Если взять недостаточное количество жил, после монтажа может потребоваться дополнительная линия. Если взять избыточное число, увеличатся габариты и объём монтажных работ. Поэтому решение принимают не по принципу «больше всегда лучше», а по схеме и требованиям эксплуатации.
Сечение рассматривают отдельно от числа жил. Для КПВГ приведён ряд от 4х0,75 до 61х1,5, для АКПВГ — от 4х2,5 до 37х2,5, для КРВГЭ — от 4х0,75 до 37х4. Эти значения показывают, что у разных обозначений могут быть разные сочетания параметров. Нельзя выбирать марку только потому, что в её диапазоне есть нужное количество жил, пока не проверено сечение и соответствие исполнения задаче.
Примеры подбора по исходным данным
Рассмотрим первый пример. В заявке требуется контрольный кабель с четырьмя жилами сечением 0,75. По переданным данным такое сочетание входит в диапазон КПВГ и также встречается в диапазоне КРВГЭ. Следовательно, одного числового совпадения недостаточно: нужно уточнить, какая именно марка предусмотрена проектом и какое исполнение допустимо.
Второй пример — требуется кабель с несколькими десятками жил и сечением 1,5. Для КПВГ указан диапазон до 61х1,5, поэтому сначала проверяют точное число жил внутри этого ряда. Если в заявке указано другое обозначение, автоматически подставлять КПВГ нельзя. Марку согласуют отдельно, даже если числовые параметры выглядят подходящими.
Третий пример — в проекте записано 37х2,5. Такое сочетание присутствует в приведённом диапазоне АКПВГ. Перед заказом всё равно сверяют буквенное обозначение, поскольку совпадение количества жил и сечения не отменяет требования к исполнению. В заявке указывают полную запись, а не только фрагмент 37х2,5.
Четвёртый пример — необходимо сечение 4 при количестве жил в пределах указанного ряда. Для КРВГЭ приведён диапазон 4х0,75–37х4. Нужно определить конкретное число жил по схеме, затем проверить, входит ли оно в допустимый ряд. Если исходные данные не содержат марки, поставщику направляют техническое задание, а не выбирают позицию по одному максимальному значению.
Такой способ проверки можно представить как последовательность: схема объекта — количество цепей — число жил — сечение — марка — условия прокладки — длина. Нарушение последовательности часто приводит к повторному согласованию. Чем точнее заполнена исходная заявка, тем быстрее можно подтвердить подходящую позицию и подготовить расчёт.
Если задача связана не с контрольными кабелями, а с другой группой продукции, на сайте также представлены разделы Автопровода и Кабели CAB. Эти категории не следует смешивать в одной заявке без пояснения назначения: для каждой группы нужны свои исходные параметры.
Как выбрать контрольный кабель
Выбор начинают с назначения линии и технической документации. Нужно понять, какие элементы соединяются, какие сигналы или команды передаются и сколько отдельных цепей предусмотрено схемой. Если назначение не определено, сравнивать марки только по внешнему виду или предполагаемому удобству монтажа неправильно.
Шаг 1. Определить марку
В первую очередь фиксируют обозначение из проекта. В рассматриваемом каталоге представлены АКВВГ и АКПВГ, а в исходных данных также приведены КПВГ и КРВГЭ с указанными диапазонами. Если проект допускает замену, её согласуют отдельно. Самостоятельная замена буквенной марки без подтверждения не считается корректным подбором.
Шаг 2. Рассчитать число жил
Из схемы выписывают все цепи, которые должны пройти по одной линии. Учитывают фактические подключения, разветвления и предусмотренный резерв. Затем полученное число сравнивают с доступными вариантами выбранной марки. Для примера, диапазон КПВГ включает исполнения от 4х0,75 до 61х1,5, однако это не означает, что любой вариант между крайними записями автоматически доступен.
Шаг 3. Подтвердить сечение
Сечение берут из проекта или расчёта. Для АКПВГ в переданных данных указан диапазон 4х2,5–37х2,5, то есть приведённые варианты имеют сечение 2,5. Для КРВГЭ указан ряд от 4х0,75 до 37х4. При выборе необходимо сопоставить конкретное требование с точным исполнением, а не ориентироваться только на начало и конец диапазона.
Шаг 4. Уточнить условия прокладки
В запросе описывают, где будет проложен кабель и какие ограничения есть у монтажа. Это может быть внутренняя установка, шкаф, трасса между узлами или другой участок объекта. Поставщику важно знать не только электрические параметры, но и контекст применения. При недостатке данных следует задать уточняющие вопросы до выставления счёта.
Шаг 5. Проверить длину и комплектность заявки
После выбора исполнения указывают требуемую длину, количество бухт или отрезков, адрес поставки и срок. Если нужны паспортные или иные сопроводительные документы, это фиксируют заранее. В одной заявке не следует объединять позиции с разными марками и параметрами без разбивки по строкам.
Полезно проверить заявку перед отправкой по короткому списку: марка указана полностью; число жил не потеряно при копировании; сечение записано рядом с числом жил; диапазон соответствует выбранной позиции; длина указана отдельно; назначение и условия прокладки описаны. Такой контроль занимает меньше времени, чем исправление несоответствия после поставки.
Если одновременно подбираются соединительные решения для компьютерной сети, порядок работ отличается. Отдельные рекомендации по подготовке кабеля приведены в статье Как обжать витую пару: распиновка и порядок. Не следует переносить её требования на контрольные кабели: назначение и параметры продукции различаются.
Что указать поставщику для точного подбора
Для первичного запроса достаточно подготовить структурированную информацию: обозначение кабеля, число жил, сечение, требуемую длину и назначение. Если марка не определена, прикладывают фрагмент схемы или технического задания и описывают условия прокладки. Чем полнее исходные данные, тем меньше уточнений потребуется между заявкой и расчётом.
Отдельно указывают, допускается ли аналог. Если допускается, поставщик должен получить критерии сравнения: обязательную марку или допустимые исполнения, число жил, сечение и другие параметры из документации. Формулировка «аналогичный кабель» без критериев не позволяет однозначно определить замену.
После получения предложения проверяют не только цену, но и соответствие строки заявки. Сверяют буквенное обозначение, числовые параметры, длину, количество мест и условия поставки. Если в коммерческом предложении использована сокращённая запись, её лучше расшифровать до согласования заказа.
При необходимости направьте данные специалисту через форму контактов. Отправить параметры на проверку
Частые вопросы
Какое обозначение контрольного кабеля нужно указать в запросе?
Укажите точную марку, число жил и сечение по каталогу или техническому заданию. Для подбора также сообщите условия прокладки и необходимую длину.
Где применяют контрольные кабели?
Их используют в цепях контроля, управления и передачи сигналов внутри электротехнических установок и систем. Конкретное исполнение выбирают по проектным условиям.
Как выбрать контрольный кабель по числу жил?
Сначала определяют количество подключаемых цепей и предусматривают необходимый резерв. Затем сопоставляют результат с доступными исполнениями конкретной марки.
Как выбрать контрольный кабель по сечению?
Сечение назначают по проектным требованиям к цепи, длине линии и условиям эксплуатации. При отсутствии исходных данных размер нельзя выбирать только по внешнему виду кабеля.
Чем отличаются марки контрольных кабелей?
Марки обозначают разные исполнения кабельной продукции. Для корректного сравнения нужно учитывать не только название, но и число жил, сечение, конструкцию и область применения из технической документации.
Если марка, число жил или сечение не определены, перед заказом лучше направить поставщику исходную схему и перечень требований. Запросить консультацию
