Как обжать витую пару: выберите одинаковую схему распиновки для обоих концов кабеля, аккуратно разложите жилы, вставьте их в коннектор RJ-45 до упора и сожмите контакты кримпером. После обжима проверьте фиксацию оболочки и прозвоните кабель тестером, чтобы выявить перепутанные или неработающие контакты.
Запросить консультацию по кабелю
Как обжать витую пару: что подготовить

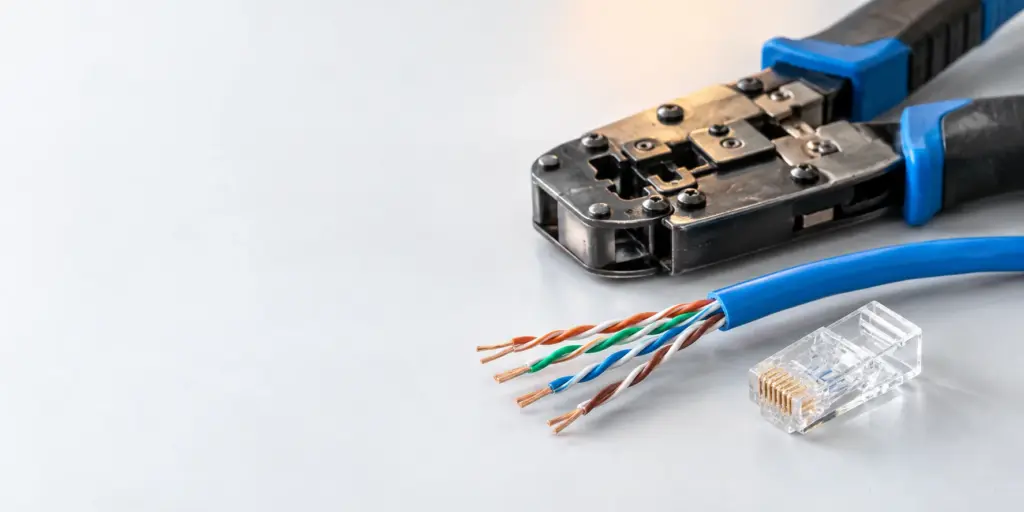

Перед началом работ организуют ровное рабочее место с хорошим освещением. Для операции нужны отрезок кабеля, коннектор RJ-45, инструмент для снятия внешней оболочки, кусачки или ножницы для ровной подрезки жил и кабельный тестер. Если часть инструмента совмещена в одном корпусе, всё равно нужно заранее проверить его состояние.
Коннектор должен соответствовать конструкции кабеля по типу исполнения и размеру жил. Внешне важно оценить корпус: он не должен иметь трещин, деформаций или загрязнений внутри. Контакты должны свободно занимать свои посадочные места. Одноразовый коннектор после неудачного обжима обычно не используют повторно, поэтому при подготовке разумно иметь запас.
Кабель отмеряют с небольшим запасом по длине. Слишком короткий отрезок неудобно разделывать, а чрезмерно длинный может затруднить укладку. Перед разделкой участок осматривают: внешняя оболочка не должна иметь порезов, заломов и следов сильного сдавливания. Повреждённый участок лучше удалить до начала монтажа.
Для выбора материала можно использовать раздел Витая пара (компьютерный кабель). В нём представлен кабель КСВПВэ-5е, а также отдельные позиции кабельной продукции. Если требуется сравнить назначение разных проводов, полезна статья Какие провода использовать: выбор по условиям.
Как правильно обжать витую пару: подготовка кабеля
Сначала с конца кабеля снимают небольшой участок внешней оболочки. Разделку выполняют осторожно, чтобы не надрезать изоляцию внутренних жил. Глубокий порез становится причиной скрытого повреждения: жила может сохранить внешний вид, но потерять надёжность при изгибе или фиксации.
После снятия оболочки пары жил расплетают только на необходимую длину. Чем меньше участок с расплетёнными жилами, тем аккуратнее получается сборка. Жилы не вытягивают и не перегибают под острым углом. Их раскладывают по выбранному порядку, удерживая пальцами ближе к месту входа в оболочку.
На этом этапе нельзя торопиться с подрезкой. Сначала проверяют последовательность, затем выравнивают проводники по длине. Торец должен быть ровным, чтобы все жилы одновременно вошли в каналы коннектора. Если одна жила выступает далеко вперёд или, наоборот, заметно короче остальных, контакт может не сформироваться.
Оболочку оставляют настолько близко к коннектору, насколько позволяет конструкция. Внутри корпуса должны находиться не только отдельные жилы, но и участок внешней оболочки. Это снижает нагрузку на место перехода при движении кабеля. При обжиме фиксирующий элемент должен удерживать кабель, а не только тонкие проводники.
Что проверить перед установкой коннектора
- Внешняя оболочка снята без повреждения изоляции жил.
- Жилы разложены в одном выбранном порядке.
- Проводники выровнены и подрезаны одним торцом.
- Оболочка подходит к зоне фиксации коннектора.
- Внутри корпуса нет мусора и посторонних предметов.
- Контакты коннектора не смещены и не повреждены.
Распиновка и установка RJ-45
Распиновка определяет, какой проводник должен попасть в каждый контакт коннектора. Для одного готового кабеля применяют согласованный порядок на обоих концах либо используют различающуюся схему, если это предусмотрено задачей подключения. Важен не сам цвет изоляции, а точное соответствие выбранной последовательности на каждом конце.
В переданных данных для этой статьи нет таблицы цветов и номеров контактов конкретного стандарта. Поэтому такую последовательность нельзя безопасно подменять предположением. Перед монтажом необходимо взять схему из документации на оборудование, требования проекта или инструкции к используемой системе и применять её без смешивания вариантов.
Обычно сначала собирают один конец кабеля, а затем повторяют порядок на втором. Если цель — получить прямое соединение, порядок должен быть одинаковым. Если требуется иной вариант соединения, его выполняют только по заранее проверенной схеме. Нельзя ориентироваться на память, случайный образец или порядок жил в другом кабеле.
Коннектор держат контактами вверх или вниз в соответствии с выбранной схемой и не меняют ориентацию в середине операции. Кабель вводят так, чтобы каждая жила попала в отдельный канал. Через прозрачный корпус удобно проверить, дошли ли проводники до передней стенки. Если один из них остановился раньше, коннектор вынимают, заново выравнивают жилы и повторяют ввод.
| Позиция | Что указано в каталоге |
|---|---|
| КСВПВэ-5е | Кабель, представленный в разделе |
| КСВППэ 2х2х0,52-25х2х0,48 | Кабель, указанный в каталоге |
| КСВПВ-5е | Кабель, представленный в разделе |
В списке указано 3 позиции. Эта информация помогает ориентироваться в ассортименте, но сама по себе не заменяет проверку конструкции конкретного кабеля и совместимости коннектора. Для других вариантов прокладки предусмотрены разделы Городские телефонные кабели и Кабели дальней связи. Их назначение нужно оценивать отдельно, не перенося порядок монтажа от одного типа продукции к другому.
Как вставить жилы в коннектор
Плоский ряд жил удерживают большим и указательным пальцами. Если проводники расходятся, их повторно собирают и слегка выравнивают по всей длине. Не следует сильно скручивать или растягивать жилы: задача состоит в ровном вводе, а не в изменении конструкции кабеля.
После подрезки торец вводят в корпус до упора. Через прозрачную переднюю часть проверяют положение каждой жилы. Все проводники должны занимать свои каналы, а оболочка должна попасть под элемент фиксации. Если для ввода приходится прикладывать чрезмерное усилие, сначала проверяют порядок и ровность торца.
Кримпер устанавливают на корпус коннектора без перекоса. Инструмент сжимают одним плавным движением до завершения рабочего хода. Частичное нажатие может оставить контакты в промежуточном положении. Многократное сжатие без необходимости также нежелательно: корпус можно повредить, а результат не станет надёжнее.
После обжима проверяют, что металлические контакты продавили изоляцию жил, а фиксатор удерживает кабель. Коннектор не должен свободно перемещаться относительно оболочки. Лёгкое внешнее покачивание допустимо только как проверка фиксации; тянуть кабель с усилием нельзя.
Получить расчёт по кабельной продукции
Проверка готового кабеля
Визуального осмотра недостаточно. Даже если корпус выглядит аккуратно, одна жила может не дойти до контакта, оказаться в соседнем канале или иметь повреждение изоляции. Поэтому готовый кабель проверяют прибором, рассчитанным на проверку распайки и целостности контактов.
Перед подключением тестера осматривают оба коннектора. Сравнивают ориентацию корпусов, положение оболочки и внешний вид контактов. Затем один конец подключают к основному блоку тестера, второй — к удалённому модулю, если он предусмотрен конструкцией прибора. Проверку выполняют по инструкции к конкретному тестеру.
Результат оценивают по соответствию контактов выбранной схеме. Нормальным считается результат, при котором все задействованные линии проходят в нужной последовательности без обрыва и перестановки. Если прибор показывает отсутствие контакта, сначала проверяют место обжима. Если выявлена перестановка, сравнивают порядок жил на обоих концах.
Что делать при неудовлетворительном результате
- Отсоединить кабель от оборудования.
- Осмотреть оба коннектора и места входа оболочки.
- Сравнить порядок жил с выбранной схемой.
- Проверить, дошли ли проводники до передней части корпуса.
- Срезать неисправный коннектор и повторить разделку.
- Снова выполнить проверку тестером.
Если ошибка обнаружена только на одном конце, нет необходимости сразу переделывать весь кабель. Сначала определяют проблемный коннектор. Однако при повреждении жилы или оболочки лучше удалить дефектный участок, поскольку повторный обжим поверх повреждения не устраняет механическую проблему.
Проверять кабель желательно до его окончательной укладки. После монтажа доступ к коннекторам может быть ограничен, а поиск неисправности займёт больше времени. Для ответственной работы результаты проверки можно фиксировать в рабочем журнале вместе с обозначением кабеля и местом его установки.
Типичные ошибки при работе
Первая ошибка — произвольный выбор порядка жил. Цвета нельзя раскладывать «как удобнее», если затем схема не совпадает с требованиями оборудования. Вторая — чрезмерное расплетание пар. Длинный расплетённый участок усложняет сборку и повышает вероятность перепутать жилы.
Третья ошибка — недостаточная длина снятой оболочки. При этом жилы не удаётся без усилия выровнять и завести в корпус. Обратная ситуация также нежелательна: если оболочка снята на слишком большую длину, внутри коннектора остаётся много свободного участка.
Четвёртая ошибка — подрезка проводников под разными углами. При таком торце отдельные жилы заходят в корпус раньше других, а часть может не пройти до конца. Пятая — использование коннектора с повреждёнными контактами. Такой корпус лучше заменить до начала обжима.
Шестая ошибка — проверка только по наличию физической фиксации. Защёлкнувшийся коннектор ещё не означает исправное соединение. Жила может быть зажата недостаточно, а контакт может оказаться в другом канале. Нужна электрическая проверка.
Седьмая ошибка — натяжение кабеля сразу после обжима. Сначала соединение проверяют, затем укладывают кабель без резких перегибов и давления на коннектор. Если в проекте требуется дополнительная защита, её выбирают с учётом условий прокладки.
Как выбрать кабель и коннектор
Выбор начинают не с внешнего вида изделия, а с назначения линии, конструкции кабеля и условий прокладки. В каталоге сайта отдельно представлены компьютерные, городские телефонные и кабели дальней связи. Эти категории нельзя автоматически считать взаимозаменяемыми только потому, что в их составе есть проводники.
Для компьютерной линии следует проверить, соответствует ли выбранный кабель задаче подключения и подходит ли к нему коннектор RJ-45. При этом необходимо учитывать диаметр и устройство жил, наличие или отсутствие дополнительных элементов, а также способ фиксации оболочки. Если точные параметры не указаны в рабочем задании, их уточняют по карточке товара или у поставщика.
В разделе компьютерного кабеля представлен КСВПВэ-5е. Отдельно в каталоге указан КСВППэ 2х2х0,52-25х2х0,48, а также представлен КСВПВ-5е. Эти наименования следует рассматривать как позиции ассортимента, а не как универсальную рекомендацию для любого монтажа.
При подборе партии проверяют не только кабель, но и расходные материалы: коннекторы, защитные элементы, маркировку и инструмент. Несовместимый корпус может привести к слабой фиксации оболочки или неполному контакту. Если требуется расчёт материалов, полезно заранее определить длину трассы, число концов и запас на разделку.
Вопросы расчёта материала раскрыты в статье Сколько метров проволоки в 1 кг: порядок расчёта. Для закупки кабеля важно отделять расчёт количества от выбора типа изделия: масса и длина не отвечают на вопрос о пригодности конкретного кабеля для линии.
Порядок работ для монтажника
- Определить назначение линии и проверить требования к распиновке.
- Подготовить кабель, коннекторы, инструмент и тестер.
- Осмотреть оболочку и удалить повреждённый участок.
- Снять внешнюю оболочку без надреза изоляции жил.
- Разложить жилы в выбранной последовательности.
- Выровнять и подрезать проводники одним торцом.
- Ввести жилы в корпус RJ-45 до упора.
- Проверить положение оболочки и всех проводников.
- Обжать коннектор одним полным движением инструмента.
- Повторить операцию на втором конце по согласованной схеме.
- Проверить кабель тестером.
- Передать кабель в монтаж только после положительного результата.
Такой порядок снижает число переделок, потому что контроль выполняется до обжима, сразу после него и на финальном этапе. На практике большая часть ошибок возникает не из-за самого инструмента, а из-за спешки при раскладке жил или отсутствия проверки.
Если кабель монтируют серийно, удобно разделить процесс на одинаковые операции: подготовка отрезков, установка коннекторов, тестирование и маркировка. При этом каждый готовый экземпляр проверяют отдельно. Нельзя переносить результат проверки одного кабеля на всю партию без контроля остальных.
Частые вопросы
Как правильно обжать витую пару?
Сначала выбирают и фиксируют схему распиновки, затем снимают оболочку, выравнивают жилы, вводят их в RJ-45 и обжимают. Завершающий этап — проверка тестером.
Как правильно обжать витую пару для компьютерного кабеля?
Нужно использовать подходящий коннектор и схему, предусмотренную для конкретной линии. Точные параметры кабеля и совместимость расходных материалов проверяют до начала разделки.
Как обжать витую пару, если жилы расходятся?
Проводники собирают ближе к оболочке, повторно раскладывают в нужном порядке и подрезают ровным торцом. Если жила повреждена, проблемный участок удаляют.
Как правильно обжать витую пару и не перепутать контакты?
Порядок жил заранее фиксируют по рабочей схеме и не меняют ориентацию коннектора во время установки. После обжима результат обязательно проверяют тестером.
