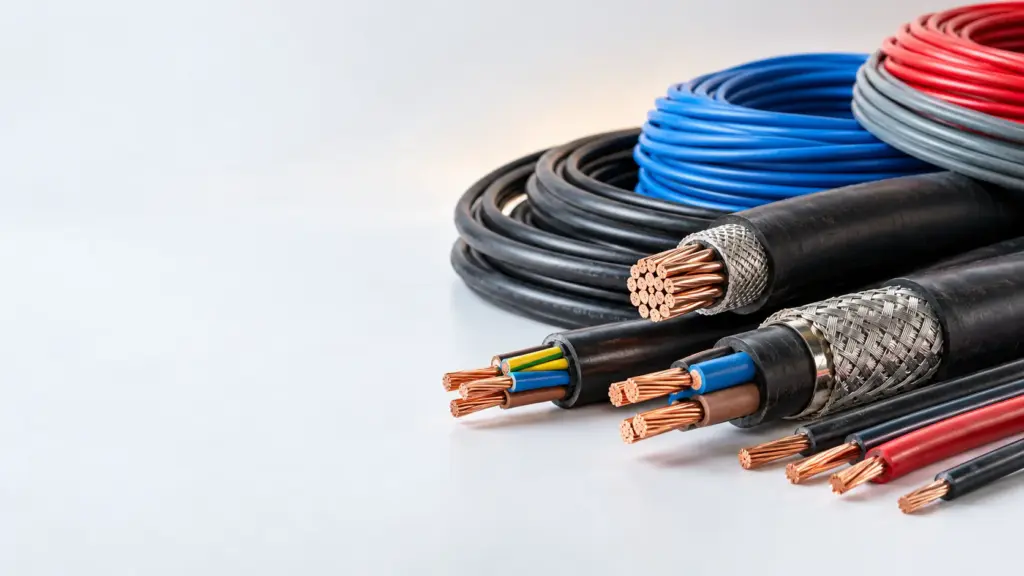

Какие провода использовать, зависит от назначения цепи, требуемого сечения, рабочего напряжения, конструкции и условий эксплуатации. Сначала определяют параметры нагрузки и способ прокладки, затем выбирают подходящий тип провода и исполнение из доступного ассортимента.
Получить консультацию по подбору
От чего зависит выбор провода
Провод нельзя выбирать только по внешнему виду или одному параметру. Для одной задачи важнее допустимое сечение, для другой — гибкость, наличие экрана или специальные характеристики изоляции. Ошибка на этапе подбора приводит к несоответствию провода фактическому режиму работы оборудования и усложняет монтаж.
Первый критерий — назначение цепи. Монтажные провода применяют в электрических схемах, внутри оборудования, шкафов и других узлов, где важны конкретные размеры, удобство соединения и соответствие напряжению. Автопровода рассматривают для задач, связанных с электрическими системами транспортных средств. Кабели для специальных применений выбирают по дополнительным требованиям к конструкции и условиям работы.
Второй критерий — сечение токопроводящей жилы. В каталоге представлены провода сечением от 0,08 до 6 мм². Такой диапазон позволяет подбирать решения для цепей с разной токовой нагрузкой, но окончательный выбор делают не по одному номинальному значению, а по совокупности параметров: нагрузке, длине линии, способу прокладки и режиму эксплуатации.
Третий критерий — рабочее напряжение. В ассортименте есть НВ, НВМ, НВЭ и НВВнг-LS на напряжение 600–1000 В. При выборе проверяют, соответствует ли заявленный диапазон напряжению конкретной цепи. Использовать провод с неподходящим параметром напряжения нельзя, даже если его сечение кажется достаточным.
Четвёртый критерий — условия окружающей среды. На решение влияют температура, воздействие влаги, вибрации, механические нагрузки, требования к пожарным свойствам и электромагнитной совместимости. Если обычной конструкции недостаточно, рассматривают специальные исполнения или экранированные варианты.
Как выбрать провод по сечению и конструкции
Сечение определяет площадь поперечного среза токопроводящей жилы. При его выборе оценивают, какой ток будет проходить по цепи, как долго работает оборудование, где проложен провод и насколько эффективно отводится тепло. Нельзя переносить сечение из одной схемы в другую без проверки: одинаковая нагрузка при разных условиях прокладки может предъявлять разные требования.
Для маломощных цепей управления, сигнализации и внутренних соединений может потребоваться небольшое сечение. В силовых и распределительных участках обычно проверяют более высокую нагрузочную способность. Конкретное сечение не следует назначать только по длине провода или по сечению соседнего участка. Сначала фиксируют электрическую нагрузку и требования оборудования.
Диапазон от 0,08 до 6 мм² нужно воспринимать как доступный выбор, а не как готовую таблицу соответствия каждой нагрузке. Внутри этого диапазона подбирают нужное значение под конкретную цепь. Если условия работы нестандартные, параметры желательно подтвердить технической документацией на оборудование и проектными требованиями.
Конструкция провода влияет на удобство монтажа. Для участков с большим количеством соединений важны гибкость и возможность аккуратно уложить провод в ограниченном пространстве. Для стационарной прокладки на первый план могут выходить устойчивость конструкции, требуемое напряжение и соответствие внешним условиям. При частом перемещении или вибрации особое внимание уделяют механическим воздействиям.
В ассортименте есть разные группы изделий, поэтому до заказа нужно определить не только сечение, но и область применения. Монтажные решения собраны в разделе Провода и кабели монтажные. Для автомобильных задач предусмотрен раздел Автопровода. Такое разделение помогает начать подбор с назначения, а затем перейти к проверке характеристик.
Как сопоставить сечение с задачей
Работу удобно начинать с перечня потребителей. Для каждого участка фиксируют нагрузку, режим включения и протяжённость линии. Затем проверяют, подходит ли выбранное сечение для длительной работы и соответствует ли оно соединительным элементам. Если провод будет проходить внутри оборудования, учитывают доступное место для укладки и подключения.
Следующий шаг — оценка запаса по условиям эксплуатации. Нельзя компенсировать неподходящую среду только увеличением сечения. Если требуется экранирование, специальное исполнение изоляции или повышенные требования к пожарным характеристикам, эти свойства выбирают отдельно. Сечение остаётся важным параметром, но не заменяет конструктивные характеристики.
| Критерий | Что проверить | Доступные варианты по переданным данным |
|---|---|---|
| Сечение | Соответствие нагрузке и способу прокладки | От 0,08 до 6 мм² |
| Напряжение | Соответствие рабочему напряжению цепи | НВ, НВМ, НВЭ и НВВнг-LS на 600–1000 В |
| Специальное исполнение | Требования к условиям эксплуатации | КГМПЭВ с исполнениями LS, FRLS, HF и FRHF |
| Экранирование | Необходимость защиты сигнала и снижения влияния помех | КЭСФЭ, КЭСФС, КСФЭ и КСФС |
Выбор по напряжению и исполнению
Рабочее напряжение — обязательный пункт проверки перед закупкой. Если в проекте указано определённое напряжение цепи, выбранный провод должен иметь соответствующий параметр. В ассортименте представлены НВ, НВМ, НВЭ и НВВнг-LS на напряжение 600–1000 В. Эти позиции рассматривают после того, как определены назначение, сечение и способ прокладки.
Обозначение конкретного изделия нельзя трактовать отдельно от технических данных. Даже внутри одной группы провода могут отличаться конструкцией и областью применения. Поэтому при заказе сверяют маркировку, требуемое сечение, напряжение и дополнительные условия, указанные в заявке или проекте.
Отдельную группу составляют провода КГМПЭВ с исполнениями LS, FRLS, HF и FRHF. Наличие нескольких исполнений позволяет подбирать изделие не только по электрическим параметрам, но и по дополнительным требованиям к эксплуатации. Выбор исполнения зависит от того, какие ограничения действуют на объекте и какие свойства должны быть подтверждены для конкретной системы.
Не стоит выбирать вариант только по сокращению в названии. Сначала формируют перечень требований: нужна ли пониженная дымность, безгалогенное исполнение, огнестойкость или сочетание характеристик. После этого сопоставляют задачу с доступным исполнением КГМПЭВ и уточняют остальные параметры провода.
Если проект связан с кабелями силового назначения, полезно отдельно изучить материал ГОСТ кабели силовые: требования и выбор марки. Вопросы требований к силовым изделиям нельзя смешивать с подбором монтажного провода: у этих решений могут отличаться назначение, конструкция и порядок проверки.
Когда требуется специальное исполнение
Специальное исполнение рассматривают, если стандартного варианта недостаточно для условий объекта. Причиной могут быть требования к дымообразованию, распространению огня, составу материалов, воздействию среды или совместимости с остальными элементами системы. В заявке важно описать не только напряжение и сечение, но и реальные условия работы.
Для корректного подбора фиксируют место прокладки, наличие закрытого объёма, близость другого оборудования, вероятность нагрева, вибрации и механического воздействия. Если часть параметров неизвестна, её нужно уточнить до оформления заказа. Это снижает риск замены изделия после поставки.
В специальных задачах маркировка помогает сузить выбор, но не заменяет проверку документации. Исполнения LS, FRLS, HF и FRHF следует рассматривать как разные варианты внутри группы КГМПЭВ и сопоставлять с требованиями проекта. Нельзя автоматически считать, что любое специальное исполнение подходит для любой среды.
Экранированные провода для сигнальных цепей
Экранирование применяют, когда на работу цепи могут влиять внешние электромагнитные помехи или когда сама цепь должна меньше воздействовать на соседние линии. Экран является конструктивным элементом, поэтому его наличие проверяют до закупки, а не пытаются компенсировать монтажными приёмами после укладки.
В ассортименте представлены экранированные провода КЭСФЭ, КЭСФС, КСФЭ и КСФС. Эти варианты используют как основу для подбора в задачах, где требуется экранированная конструкция. Конкретное изделие выбирают по схеме, способу подключения экрана, числу цепей и требованиям к монтажу.
Перед заказом нужно определить, где находится источник помех, какая линия должна быть защищена и как экран будет включён в систему. Также проверяют, позволяет ли конструкция выполнить соединение в доступном пространстве. Если экран есть, но его невозможно корректно подключить, ожидаемый эффект от применения провода может не быть достигнут.
Для цепей управления и передачи сигналов важно не ограничиваться одним вопросом о сечении. Небольшое сечение может быть достаточным по нагрузке, но при наличии помех потребуется экранированный вариант. Поэтому для каждой линии составляют краткое описание: назначение, длина, условия прокладки, требования к подключению и наличие соседних силовых цепей.
Как проверить совместимость с оборудованием
Совместимость оценивают по нескольким пунктам. Проверяют сечение и возможность подключения к клеммам, рабочее напряжение, конструкцию жилы, внешний диаметр, условия прокладки и требования к экрану. Если один из параметров не совпадает, изделие нельзя считать подходящим только потому, что оно относится к нужной группе.
Отдельно проверяют совместимость с соединителями и оборудованием. Слишком крупный провод может не войти в предусмотренный зажим, а неподходящая конструкция может затруднить оконцевание. Для экранированных изделий оценивают также маршрут экрана и место его присоединения.
В задачах, где используются специальные кабели и провода, полезно сверить подход с материалом Применение специальных кабелей: выбор марки под задачу. Основной принцип тот же: сначала описывают условия и функцию линии, затем выбирают конструкцию, а не наоборот.
Порядок подбора перед заказом
Чтобы сократить число уточнений, заявку формируют последовательно. Сначала указывают назначение провода: монтаж, автомобильная система, сигнальная цепь, шкаф, оборудование или другой участок. Затем добавляют сечение, напряжение и длину. После этого описывают среду, способ прокладки и особые требования.
- Определить назначение и участок применения.
- Указать нагрузку и требуемое сечение.
- Проверить рабочее напряжение цепи.
- Описать гибкость, способ укладки и условия механического воздействия.
- Уточнить требования к пожарным характеристикам и специальному исполнению.
- Определить, требуется ли экранирование.
- Сверить совместимость с клеммами и оборудованием.
Если назначение относится к монтажным работам, подбор начинают с раздела Провода и кабели монтажные. Для автомобильной электрики используют раздел Автопровода. Для решений группы CAB доступен раздел Кабели CAB. После выбора категории проверяют конкретные параметры изделия.
Если точное сечение ещё не определено, в заявке указывают нагрузку и условия прокладки. Если неизвестно, требуется ли экранирование, описывают источник возможных помех и назначение сигнала. Такой подход позволяет рассматривать несколько вариантов без необоснованного выбора по названию.
При закупке партии дополнительно проверяют однородность требований ко всем участкам. Один проект может включать обычные монтажные провода, экранированные изделия и варианты со специальным исполнением. Не следует заменять их одним типом без анализа функций каждой линии.
Частые вопросы
Какие провода использовать для монтажных работ?
Для монтажных задач выбирают изделия по сечению, напряжению, конструкции и способу укладки. В каталоге представлены монтажные провода сечением от 0,08 до 6 мм².
Как выбрать сечение провода?
Сначала определяют нагрузку, режим работы и условия прокладки, затем сопоставляют эти данные с доступным сечением. Одного параметра недостаточно: учитывают также подключение и требования оборудования.
Какие провода подходят для цепей с экранированием?
Для экранированных цепей в ассортименте есть КЭСФЭ, КЭСФС, КСФЭ и КСФС. Выбор между ними зависит от конструкции линии и требований к подключению экрана.
Что учитывать при выборе провода по условиям эксплуатации?
Проверяют напряжение, сечение, конструкцию, механические воздействия, требования к пожарным характеристикам и необходимость экранирования. Для специальных условий рассматривают КГМПЭВ с исполнениями LS, FRLS, HF и FRHF.
