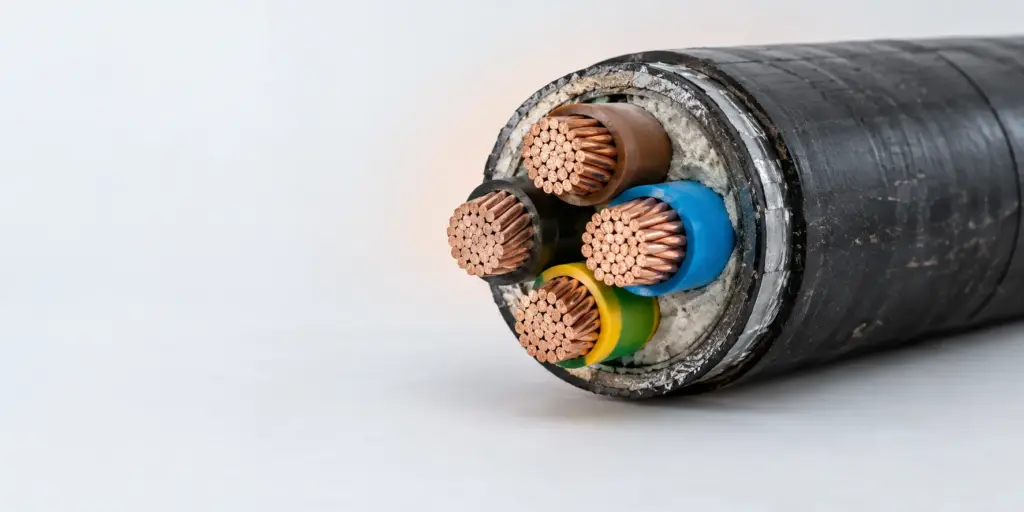

Сколько выдерживает кабель КГВЭВнг(А)-FRLSLTx, нельзя определить по названию марки: единого допустимого тока для всех исполнений нет. Нагрузка зависит от сечения и числа жил, того, какие жилы нагружены, и от условий прокладки; для ответа по конкретной линии нужны её исходные данные.
От чего зависит допустимая нагрузка
Когда спрашивают, сколько выдерживает кабель, обычно ожидают одно значение тока или мощности. Для поставки такого ответа недостаточно: даже внутри одной марки исполнения различаются по сечению и числу жил, а один и тот же кабель может работать в разных условиях. Допустимую нагрузку выбирают не по наиболее крупной цифре в обозначении и не по аналогии с соседней позицией каталога. Сначала определяют параметры линии, затем проверяют, подходит ли конкретное исполнение для этой линии. Это позволяет отличить выбор кабеля от простого поиска товара с нужным количеством жил.
В разделе представлены кабели КГВЭВнг(А)-FRLSLTx: всего 40 позиций, заявленный диапазон сечений — от 4 до 185 мм². Есть варианты на 3, 4 и 5 жил, а также конструкции с тремя жилами и нулевой жилой. Такой ассортимент даёт выбор для разных схем подключения, но не образует единой шкалы допустимого тока. Для каждой позиции нужно отдельно установить, какие проводники используются, как они будут нагружены и где пройдёт трасса. Только после этого сечение можно сопоставлять с потребностью оборудования.
Токовая нагрузка связана с нагревом жил во время работы. На результат влияет не только размер проводника, но и возможность отвода тепла от кабеля. Поэтому сведения о месте прокладки — не второстепенное уточнение для оформления заказа, а часть технического задания. Если неизвестно, будет ли линия проложена отдельно или рядом с другими кабелями, окончательное значение допустимой нагрузки называть преждевременно. То же относится к ситуации, когда покупатель сообщает общую мощность оборудования, но не указывает схему питания и фактическую нагрузку линии.
Сечение и число жил
Сечение используют как один из основных признаков при выборе исполнения. Однако само по себе оно не отвечает на вопрос о допустимом токе. У кабеля с несколькими жилами важно понимать, какие из них проводят рабочий ток и как распределена нагрузка. Нельзя взять сечение одной жилы, сопоставить его с произвольным значением из общей справочной таблицы и считать вопрос закрытым. Такая проверка не учитывает конструкцию выбранной позиции и реальные условия работы всей линии.
Число жил прежде всего связано со схемой подключения. В каталоге есть исполнения на 3, 4 и 5 жил, поэтому запрос «нужен кабель с подходящим током» следует дополнить назначением каждой жилы. Если проект предусматривает нулевую жилу, её наличие и требуемое сечение проверяют отдельно. Дополнительную жилу меньшего сечения нельзя автоматически считать равнозначной основным жилам по нагрузке. Разница видна уже в записи 3х4+1х2,5: она описывает состав исполнения, но сама по себе не подтверждает, какую нагрузку можно подать на каждый проводник.
Для практического подбора удобно разделить два вопроса. Первый — соответствует ли конструкция схеме: хватает ли жил, определено ли их назначение, подходит ли сочетание сечений. Второй — допускает ли выбранное исполнение рабочую нагрузку при конкретной прокладке. Если ответ на первый вопрос отрицательный, расчёт допустимого тока для этой позиции не решает задачу. Если схема подходит, но условия прокладки ещё не определены, исполнение остаётся предварительным вариантом, а не готовой спецификацией для закупки.
| Данные каталога | Что они показывают | Что нужно уточнить для нагрузки |
|---|---|---|
| 40 позиций КГВЭВнг(А)-FRLSLTx | В разделе представлены разные исполнения одной марки | Точную позицию и условия работы линии |
| Диапазон сечений от 4 до 185 мм² | Доступен выбор по сечению | Требуемое сечение каждой рабочей жилы |
| Варианты на 3, 4 и 5 жил | Можно подобрать конструкцию под схему подключения | Назначение жил и их фактическую нагрузку |
| Исполнение 3х4+1х2,5 | Есть жилы разных сечений | Назначение дополнительной жилы и требования к ней |
| Исполнения 4х185 и 5х120 | Представлены варианты с разным числом жил и сечением | Схему питания и условия прокладки |
Таблица показывает, какие сведения можно получить непосредственно из представленного ассортимента. Она не является таблицей допустимых токов: в исходных данных нет значений для конкретных условий прокладки. Обозначение 4х185, например, помогает установить число жил и сечение, но не сообщает ни длину будущей линии, ни способ размещения кабеля, ни нагрузку оборудования. Использовать такую запись как готовый ответ на вопрос о предельной мощности нельзя.
Схема прокладки и совместное размещение
Схема прокладки влияет на условия охлаждения кабеля. Линия может идти отдельно либо совместно с другими линиями; окружающая среда и место размещения тоже требуют учёта. При совместной прокладке важно не просто посчитать кабели рядом, а понять, как они расположены и работают. Переносить результат проверки одиночной линии на группу без дополнительной оценки нельзя. Если трасса ещё не согласована, для закупки стоит зафиксировать это как открытый вопрос, иначе подходящее по числу жил исполнение может оказаться неподходящим после уточнения монтажа.
Для описания трассы полезны простые, проверяемые сведения: где пройдёт кабель, рядом с чем он будет расположен, предусмотрены ли участки совместной прокладки, одинаковы ли условия по всей длине. Не следует заменять эти сведения фразой «обычная прокладка». В разных проектах за ней могут стоять разные решения, а значит, и разные условия для оценки нагрузки. Если часть трассы отличается от остальной, это тоже нужно сообщить до окончательного выбора сечения. Поставщик сможет сопоставить запрос с конкретной позицией только при достаточно определённом описании линии.
Отдельный вопрос — считать ли размещение нескольких линий групповой прокладкой и как это отразится на подборе. Он зависит от принятого решения по трассе, поэтому его лучше выяснять до заказа, а не во время монтажа. Подробнее о постановке этого вопроса — в материале При каком количестве силовых кабелей прокладка групповая. Для подбора КГВЭВнг(А)-FRLSLTx вывод практический: если известно, что кабели пойдут совместно, эту информацию обязательно включают в заявку на расчёт нагрузки.
Передать данные линии для расчёта
Как выбрать исполнение под нагрузку
Начинать подбор следует с потребителя и схемы его подключения, а не с максимально доступного сечения. Нужно установить рабочую нагрузку линии, число требуемых жил и назначение каждой из них. Затем описывают трассу и способ прокладки. После этого можно проверять конкретные исполнения каталога, сравнивая их конструкцию с проектным требованием. Такой порядок особенно важен, если в запросе есть нулевая жила или жилы разных сечений: совпадение только по общему числу проводников ещё не означает, что позиция подходит.
Если известна мощность оборудования, её недостаточно просто записать рядом с обозначением кабеля. Для оценки линии нужны сведения о подключении и о том, какую нагрузку она будет нести при работе. Несколько потребителей на одной линии также требуют ясного описания: важно понимать, какие нагрузки учитываются вместе. В заявке лучше привести исходные данные без попытки самостоятельно вывести универсальный «ток для марки». Это сокращает число уточнений и позволяет обсуждать именно необходимое исполнение, а не произвольный вариант из диапазона сечений.
Длина линии — ещё один параметр, который нельзя игнорировать. Даже когда вопрос о допустимом нагреве жил рассмотрен, для протяжённой трассы может потребоваться проверка падения напряжения. Это отдельная проверка: она не заменяет оценку допустимого тока и не определяется одним только названием кабеля. Поэтому два участка с одинаковой рабочей нагрузкой могут требовать разного внимания при выборе сечения, если заметно отличаются по длине и условиям работы. Сообщайте длину трассы вместе со схемой подключения, а не после согласования позиции.
При подборе нужно также проверить согласованность кабеля с остальными решениями по линии. Исполнение выбирают не в отрыве от оборудования и предусмотренной защиты: параметры линии должны рассматриваться совместно. Для снабжения это означает, что фразы «кабель подходит по сечению» недостаточно для оформления замены или закупки. Следует подтвердить, что совпадают конструкция, назначение жил и исходные условия, по которым оценивалась нагрузка. Если проектные данные изменились, прежний выбор необходимо проверить заново.
Посмотреть доступный ассортимент можно в разделе Кабели силовые. Если задача связана не с силовой линией, а с иным подключением, сначала уточняют назначение изделия; один только вопрос о количестве жил не помогает выбрать нужный раздел. Общий подход к определению марки и подготовке проводников рассмотрен в статье Монтажные провода и кабеля: выбор марки. Для сравнения смежного ассортимента на сайте также доступен раздел Кабели CAB; смешивать позиции разных разделов в расчёте без проверки назначения не следует.
Что передать поставщику для проверки
Запрос на подбор будет предметным, если в нём указаны обозначение требуемой марки, схема подключения, нагрузка, длина линии и предполагаемая прокладка. Для выбранного исполнения нужно отдельно уточнить число жил и сечение, а при наличии жилы иного сечения — её назначение. Если часть сведений пока неизвестна, лучше прямо отметить это в запросе. Тогда предварительный вариант не будет принят за окончательное решение, а вопросы для уточнения останутся видны и проектировщику, и снабжению.
- Укажите, какое оборудование питает линия и какая рабочая нагрузка ожидается.
- Сообщите требуемое число жил и назначение каждой из них.
- Приложите длину трассы и описание условий прокладки.
- Отметьте участки, где кабель размещается совместно с другими линиями.
- Назовите рассматриваемое исполнение, если оно уже задано проектом.
Эти данные помогают разделить подтверждённые требования и предположения. Например, запись «нужен 5х120» указывает на конкретное исполнение, но не объясняет, почему оно выбрано и при какой прокладке должно работать. Встречный запрос о токе без сведений о трассе также не даёт оснований назвать проверенное значение. Корректный результат подбора — не отвлечённый ответ для всей марки, а вывод по определённой позиции и определённой линии. Если условия меняются, этот вывод пересматривают.
Частые вопросы
Сколько выдерживает кабель КГВЭВнг(А)-FRLSLTx по току?
Единого значения для всей марки нет. Допустимый ток определяют для конкретного исполнения с учётом того, какие жилы нагружены и как проложена линия.
Сколько выдерживает кабель сечением 4 мм²?
По одному сечению ответить нельзя. Необходимо знать конструкцию кабеля, число нагруженных жил и условия прокладки; затем проверяют выбранную позицию.
Сколько выдерживает кабель при групповой прокладке?
Нагрузку проверяют с учётом совместного размещения линий и условий отвода тепла. Значение, полученное для одиночной прокладки, без такой проверки переносить на группу нельзя.
Сколько выдерживает кабель с четырьмя жилами?
Число жил само по себе не задаёт допустимый ток. Требуется знать сечение, назначение и нагрузку жил, а также способ прокладки кабеля.
Сколько выдерживает кабель на длинной линии?
Помимо допустимого тока, для протяжённой линии проверяют падение напряжения. Без длины трассы и параметров нагрузки нельзя выбрать исполнение только по сечению.
Если требуется ответ для конкретной закупки, передайте схему, нагрузку и сведения о трассе. По ним можно проверить выбранное исполнение КГВЭВнг(А)-FRLSLTx и отделить подтверждённый выбор от предварительного.
