Провода обмоточные

В данном разделе компании «Кабелекс» представлен широкий ассортимент обмоточных проводов, предназначенных для изготовления электромоторов, генераторов, трансформаторов и другой электрической аппаратуры. Ассортимент включает 124 позиции с различной структурой изоляции, что позволяет подобрать провод под конкретные температурные режимы и условия эксплуатации оборудования. Продукция соответствует техническим условиям (ТУ) и стандартам качества, обеспечивая необходимую диэлектрическую прочность и износостойкость в составе обмоточных систем.

Что входит в раздел

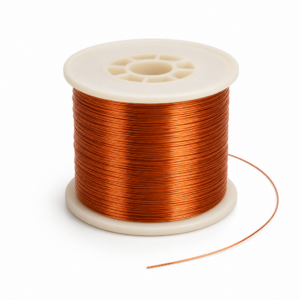

Провода с эмалевой изоляцией: основная группа каталога (37 позиций), предназначенная для стандартных условий эксплуатации с высокой степенью защиты от влаги и механических воздействий.
Провода с эмалево-стекловолоконной изоляцией: специализированные решения (10 позиций) для работы при повышенных температурах и в условиях интенсивного нагрева.
Провода со стекловолоконной изоляцией: высокотемпературная продукция (13 позиций), обеспечивающая стабильность параметров в экстремальных режимах.
Провода с бумажной изоляцией: классические решения для специфических узлов оборудования, где требуется традиционная структура защиты.
Провода с хлопчатобумажной пряжью: позиции для применения в узкоспециализированных технических задачах.

Как выбрать
При подборе обмоточного провода необходимо учитывать три ключевых параметра: тип и материал изоляции, диаметр жилы (сечение) и максимально допустимую рабочую температуру. Выбор между эмалью, стекловолокном или комбинированными типами изоляции напрямую зависит от тепловой мощности устройства и среды эксплуатации. Для высоконагруженных узлов рекомендуется выбирать провод с повышенным содержанием стекловолокна для предотвращения деградации диэлектрика при перегреве.

В разделе 62 марки, и обмоточный провод — это не кабель для прокладки, а провод для намотки катушек: обмоток двигателей, трансформаторов, дросселей и электромагнитов. Изоляция у него не пластиковая оболочка, а тонкая эмалевая плёнка или волокнистая обмотка, и выбирают его по классу нагревостойкости, а не по сечению трассы. Число в марке и есть этот класс в градусах Цельсия: 155 у 15 марок, 180 у 7, 200 у 5, 130 у одной. Класс должен соответствовать расчётному нагреву обмотки — провод класса 130 в машине, где обмотка греется до 155 °C, теряет ресурс изоляции в разы быстрее. По типу изоляции раздел делится так: эмалированные марок ПЭТ 18 и ПЭЭ 8, с волокнистой изоляцией из стекловолокна серии ПСД 13. Восемь марок алюминиевые, остальные медные. Эмалированный провод компактнее и даёт больший коэффициент заполнения паза, провод со стекловолокном прочнее механически и держит перегрузку по температуре — этим и определяется выбор.
