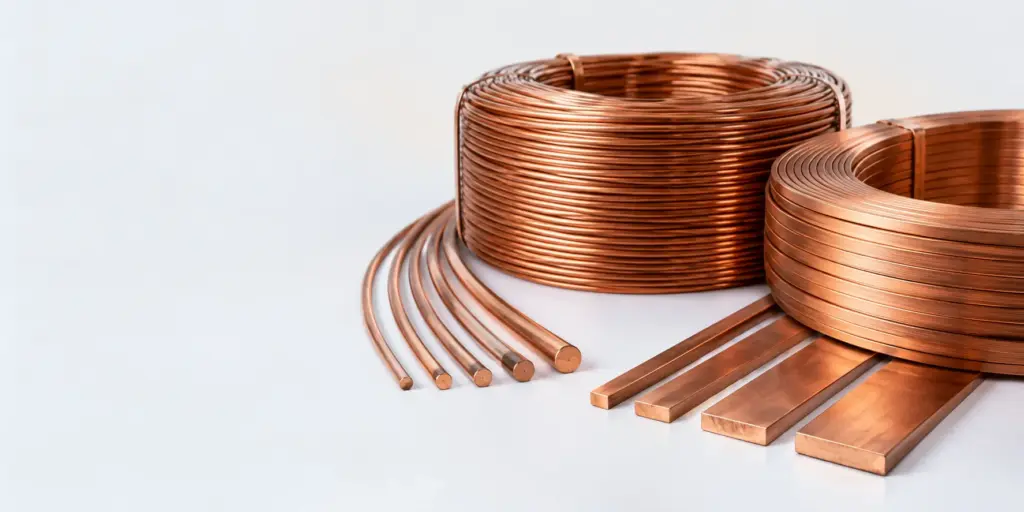

Диаметры обмоточных проводов сопоставляют с сечением жилы, формой проводника и типом изоляции. Для круглого провода основным размером служит диаметр, для прямоугольного — сочетание ширины и высоты; точные значения выбирают по конкретной позиции каталога.
Что означает размер обмоточного провода
Размер обмоточного провода нельзя рассматривать отдельно от его конструкции. В работе важны металлическое сечение, геометрия жилы и изоляционное покрытие. Одинаковый номинальный размер по разным обозначениям может относиться к разным геометрическим параметрам, поэтому перед заказом следует определить, что именно требуется сравнить: диаметр металла, наружный размер с изоляцией, площадь сечения или габарит прямоугольной жилы.
В обмотках применяют провода с эмалевой изоляцией. Она отделяет соседние витки и влияет на наружный габарит готового изделия. Если расчёт выполняют для заполнения окна магнитопровода, нужно учитывать не только площадь меди, но и место, которое занимает изоляция. Если задача связана с токовой нагрузкой, одного диаметра недостаточно: требуется сопоставить сечение, условия охлаждения, режим работы и требования конкретной конструкции.
В каталоге сайта есть раздел Провода обмоточные. В нём можно перейти от общего запроса к конкретной марке и проверить доступные параметры изделия. Для задач, не связанных с обмотками, предусмотрены отдельные разделы Автопровода и Кабели CAB; смешивать эти группы при подборе не следует.
Сопоставление диаметра и сечения круглого провода
У круглой жилы сечение определяется площадью круга. Если диаметр металлической части обозначен как d, расчётная зависимость имеет вид S = πd²/4. Здесь d относится именно к жиле, а не к наружному диаметру провода с эмалью. Это различие принципиально: включение изоляции в расчёт даст завышенное значение сечения меди.
При обратном подборе диаметр получают из сечения: d = √(4S/π). Такая запись удобна, когда в техническом задании сначала указана площадь проводника, а в заказе требуется круглая проволока. При этом результат расчёта следует сверять с фактической карточкой товара, поскольку поставляемая позиция определяется не одной геометрической формулой.
Для предварительного сравнения можно использовать последовательность действий. Сначала фиксируют требуемое сечение меди. Затем определяют, нужен ли круглый или прямоугольный профиль. После этого проверяют диаметр либо пару размеров в описании конкретной марки. В завершение уточняют изоляцию и рабочие условия. Такой порядок не позволяет подменить диаметр жилы наружным габаритом.
Если в запросе указан провод обмоточный диаметром 2 мм, необходимо уточнить смысл этого обозначения. Оно может использоваться как ориентир по диаметру проводника, но без данных о марке и изоляции не даёт полного описания позиции. В заявке лучше указать назначение, форму, требуемое сечение, вид изоляции и желаемый размер по жиле.
Диаметры обмоточных медных проводов и изоляция
Медная жила проводит ток, а эмалевое покрытие обеспечивает электрическое разделение витков. Поэтому в документации встречаются параметры, относящиеся к разным уровням изделия. Диаметр голой жилы описывает металл. Наружный размер относится к проводу в изоляции. Сечение в квадратных миллиметрах характеризует площадь металла, если отдельно не оговорено иное.
При сравнении двух позиций нужно привести параметры к одному виду. Нельзя сопоставлять диаметр одной позиции по металлу с размером другой позиции по изоляции. Нельзя считать прямоугольную жилу круглой только потому, что в обоих случаях указан один числовой параметр. В рабочей таблице закупки полезно завести отдельные графы для формы, сечения, размеров жилы, изоляции и примечаний поставщика.
В разделе представлены провода ПЭТВ-1 и ПЭТВ-2. Эти обозначения следует воспринимать как отдельные варианты продукции, а не как замену универсальной таблице размеров. Для точного заказа по каждой позиции проверяют карточку товара и запрашивают параметры, если они не указаны в кратком описании.
Таблица размеров и сечений
Ниже приведено рабочее сопоставление данных, которые указаны для представленных групп. Таблица не заменяет карточку товара и не преобразует диапазон размеров в перечень отдельных типоразмеров. Для круглых проводов требуется уточнять диаметр и сечение выбранной позиции, для прямоугольных — ширину и высоту.
| Группа или марка | Параметр, указанный в исходных данных | Как читать значение |
|---|---|---|
| ПЭТВ-1 | Провод представлен в разделе | Точные размеры уточняются по позиции |
| ПЭТВ-2 | Провод представлен в разделе | Точные размеры уточняются по позиции |
| ПЭТВМ | Сечение 0,03–4 мм² | Диапазон площади сечения, а не перечень диаметров |
| ПЭТВП-С | Размеры 0,8×2–3,15×6,7 | Диапазон размеров прямоугольного проводника; первое и второе значения читаются как стороны |
| ПЭТ-155 | Марка есть в каталоге | Размер проверяется по конкретной позиции |
| ПЭТ-180 | Марка есть в каталоге | Размер проверяется по конкретной позиции |
| ПЭТ-200-1 | Марка есть в каталоге | Размер проверяется по конкретной позиции |
| ПЭТ-200-2 | Марка есть в каталоге | Размер проверяется по конкретной позиции |
Диапазон сечений ПЭТВМ 0,03–4 мм² нельзя автоматически превращать в таблицу диаметров: для этого понадобились бы конкретные номиналы и сведения о форме жилы. Если провод круглый, диаметр можно рассчитать по площади. Но итоговый размер необходимо сверить с фактическими данными поставляемого изделия.
Для ПЭТВП-С указаны размеры 0,8×2–3,15×6,7. Запись через знак умножения означает прямоугольную геометрию: первая сторона сравнивается с первой, вторая — со второй. Если требуется сечение, его предварительно оценивают как произведение сторон, но при заказе ориентируются на размер конкретной позиции и условия изготовления.
Как читать размеры прямоугольных проводов
Прямоугольный обмоточный провод выбирают не по диаметру, а по двум линейным размерам. Обозначение a×b показывает ширину и толщину либо две стороны профиля — в зависимости от принятой в карточке товара записи. Эти параметры нужно сохранить в том же порядке, в котором их указал поставщик, особенно если одна сторона отвечает за укладку витков, а другая — за заполнение высоты пакета.
Геометрическое сечение прямоугольной жилы рассчитывают как S = a×b. Формула относится к металлическому профилю. Если указаны размеры провода с изоляцией, площадь металла по ним определять нельзя. Для расчёта заполнения окна также нужно понимать, относится ли размер к голой жиле или к готовому изолированному проводу.
Прямоугольное исполнение применяют там, где важны плотность укладки и ограниченное пространство. Оно позволяет описать провод двумя сторонами, а не одним диаметром. При подборе проверяют направление укладки, радиусы изгиба, способ намотки и совместимость с конструкцией. Эти сведения должны быть частью технического запроса, если простого обозначения размера недостаточно.
В заявке на ПЭТВП-С следует указывать требуемый размер в формате двух сторон и отдельно задавать, что именно требуется получить: сечение жилы, размер профиля или наружный габарит с изоляцией. Это исключает ситуацию, когда поставщик и заказчик одинаково записывают два числа, но подразумевают разные измерительные базы.
Как выбрать провод по току
Подбор по току начинают не с диаметра, а с расчётного режима. Нужно определить рабочий ток, длительность нагрузки, способ отвода тепла и условия размещения витков. Затем выбирают требуемое сечение меди. После этого проверяют, какой диаметр круглой жилы или какой прямоугольный профиль соответствует выбранному сечению.
Единого значения тока только по диаметру нет. Одинаковое сечение может работать в разных условиях, а допустимая нагрузка зависит от нагрева и конструкции обмотки. Поэтому нельзя использовать диаметр как самостоятельное разрешение на заданный ток. Он служит геометрическим параметром, а решение принимают по комплексу условий и документации на изделие.
Для предварительной заявки удобно разделить требования на обязательные и уточняемые. К обязательным относят форму провода, требуемое сечение или размеры, тип изоляции, назначение и рабочий режим. К уточняемым относят длину поставки, способ упаковки, требования к поверхности и доступность конкретной позиции. Такой список сокращает число уточнений до выставления предложения.
Если расчёт связан с заменой уже используемого провода, нужно снять параметры существующего изделия и не ограничиваться внешним осмотром. Сравнивают металлическую жилу, изоляцию и форму профиля. При переходе с круглого варианта на прямоугольный пересчитывают сечение и проверяют, помещается ли новый профиль в рабочее пространство.
Проверка заявки перед закупкой
Перед отправкой запроса полезно проверить единицы измерения. Диаметр указывают в миллиметрах, сечение — в квадратных миллиметрах, а прямоугольный профиль — двумя размерами. Смешение этих обозначений приводит к ошибке уже на этапе сравнения предложений. Внутри одной заявки все параметры должны относиться к одной и той же части провода.
Второй этап — проверка формы. Для круглой жилы достаточно одного размера диаметра, но нужно уточнить базу измерения. Для прямоугольной необходимы обе стороны. Если в исходном задании написано «диаметр» для прямоугольного провода, запрос следует уточнить до получения предложения.
Третий этап — проверка марки и изоляции. В каталоге есть ПЭТ-155, ПЭТ-180, ПЭТ-200-1 и ПЭТ-200-2. Наличие марки в каталоге не означает, что любые размеры доступны во всех вариантах. Поэтому в заявке объединяют название марки с требуемым сечением или размером, формой и объёмом.
Вопросы по выбору кабельной продукции, не относящейся к обмоткам, раскрываются в материалах Какой кабель выбрать для монтажа в строительстве и Как подключить кабель при строительстве: выбор и монтаж. Эти статьи относятся к другой задаче, поэтому их данные не следует переносить в расчёт обмоточного провода.
Частые вопросы
Какие бывают диаметры обмоточных медных проводов?
В каталоге представлены круглые и прямоугольные исполнения. Точный размер зависит от конкретной марки и позиции, поэтому его проверяют по карточке товара.
Как выбрать провод обмоточный диаметром 2 мм?
Нужно уточнить, относится ли значение к металлической жиле или к наружному размеру с изоляцией. Затем проверяют сечение, марку, изоляцию и условия работы.
Как читать таблицу диаметров обмоточных проводов?
Для круглого исполнения сравнивают диаметр жилы и сечение, а для прямоугольного — две стороны профиля. Диапазон в таблице не всегда означает наличие каждого промежуточного размера.
Как сопоставить сечение и диаметр обмоточного провода?
Для круглой жилы используют зависимость площади круга от диаметра. Для прямоугольной жилы сечение получают умножением двух сторон, если размеры относятся к металлу.
Какие диаметры есть у обмоточных проводов ПЭТВ?
В разделе представлены ПЭТВ-1 и ПЭТВ-2. Конкретные диаметры и сечения необходимо уточнить для выбранной позиции.
Итог
Диаметр позволяет описать круглую жилу, но не заменяет сведения о сечении и изоляции. Для прямоугольного провода используют пару размеров, а для выбора по току учитывают режим и условия охлаждения. В запросе поставщику следует указывать форму, размер или сечение, марку, тип изоляции и назначение.
