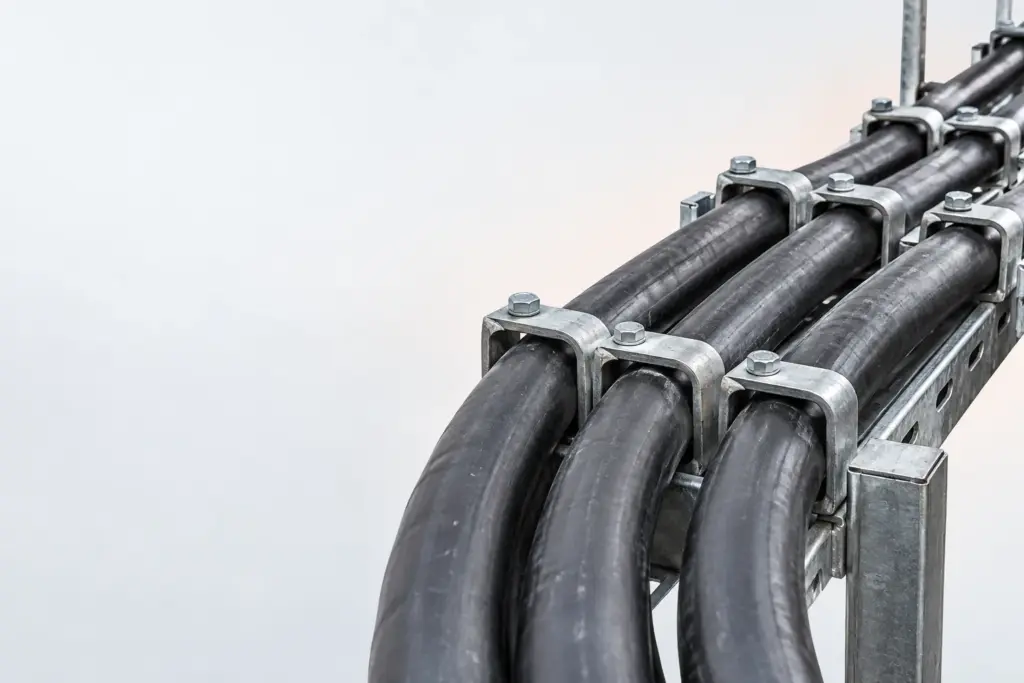

Что означает групповая прокладка силовых кабелей

Групповая прокладка — это не просто наличие двух или нескольких изделий рядом в каталоге. Под этим понятием обычно рассматривают совместное размещение кабельных линий на одном участке трассы, в общем пространстве или на общей несущей системе. Однако конкретный критерий зависит от требований, которые действуют для проектируемого объекта. В предоставленных фактах числовое значение, автоматически переводящее одиночную прокладку в групповую, отсутствует.

Поэтому вопрос нельзя решать только подсчётом кабелей в заказе. В одной поставке могут быть изделия для разных трасс и разных потребителей, а на объекте они могут укладываться раздельно. И наоборот, одна линия может состоять из нескольких кабелей, проложенных рядом в общей зоне. Для корректного определения нужно сначала понять, какие изделия относятся к одной системе прокладки и какие требования указаны в проекте.

При подготовке запроса важно разделять три понятия: количество кабелей в заказе, количество кабелей на конкретной трассе и количество кабельных линий, работающих совместно. Это разные параметры. Поставщику требуется передать именно те сведения, по которым подбирается изделие и проверяется возможность его применения в заданной схеме.

Для питания электрооборудования внутри зданий полезно сопоставить требования проекта с материалом Кабели для питания электрооборудования внутри зданий. Если объект относится к зоне с особыми требованиями к безопасности, дополнительно смотрят статью Кабели для объектов с повышенными требованиями: эвакуация.

Почему одного количества недостаточно

Число кабелей само по себе не описывает условия прокладки. Для подбора необходимо учитывать назначение линии, количество жил, сечение, конструктивное исполнение и требования к совместной укладке. Если в исходном запросе указано только количество, поставщик не получает полной картины и не может обоснованно подтвердить конкретное исполнение.

Например, в разделе представлены кабели марки КГВЭВнг(А)-FRLSLTx. В ассортименте есть варианты с разным числом жил и различным сечением: 5х4, 5х50, 5х120, 4х35, 4х185, 3х25+1х10 и 3х185+1х95. Эти обозначения показывают, что изделия отличаются составом жил и размером сечения. Они не устанавливают сами по себе, какое количество кабелей следует считать группой.

При одинаковом количестве изделий фактическая задача может различаться. Несколько кабелей малого сечения и несколько кабелей большого сечения требуют разного подхода к размещению и проверке трассы. То же относится к исполнению с четырьмя или пятью жилами и к конструкции 3х25+1х10 либо 3х185+1х95. Поэтому число позиций в заявке нельзя использовать как единственный критерий выбора.

Нужно также различать вопрос классификации прокладки и вопрос подбора самого кабеля. Первый связан с организацией трассы и требованиями проекта. Второй связан с электрическими параметрами линии и конструкцией изделия. Даже если прокладка признана групповой, это ещё не определяет автоматически нужное сечение или количество жил.

Если документация не содержит ясного ответа, запрос поставщику лучше оформлять с приложением схемы, спецификации или хотя бы перечня линий. Это сокращает риск, что одинаково названные кабели будут ошибочно объединены в одну группу только по количеству.

Какие данные нужны для проверки

До выбора изделия следует собрать исходные данные по каждой линии. Минимальный перечень удобно оформить в виде таблицы или списка. В нём указывают обозначение линии, назначение, требуемое число жил, сечение, предполагаемое количество кабелей на участке и место прокладки. Если один тип кабеля применяется на разных участках, их лучше разделять, поскольку условия размещения могут отличаться.

• Количество кабелей, которые будут проходить совместно по конкретной трассе.
• Назначение каждой линии и связь с питаемым оборудованием.
• Требуемое число жил и состав кабеля.
• Необходимое сечение жил по проектным данным.
• Участок прокладки и способ размещения, если они указаны в документации.
• Требования к исполнению кабеля, заданные проектом.

Такой перечень не заменяет проектное решение, но позволяет отделить фактические данные от предположений. Если часть параметров неизвестна, это нужно прямо указать в запросе. Нельзя восполнять пробелы вымышленными значениями или выбирать изделие только по внешнему сходству обозначений.

Отдельно проверяют, одинаковы ли кабели в группе. Если на одном участке предусмотрены изделия разных сечений или разного числа жил, это следует отражать отдельными строками. В ассортименте есть как 5х4, 5х50 и 5х120, так и 4х35 и 4х185. Кроме того, представлены варианты 3х25+1х10 и 3х185+1х95. Такое разнообразие требует точного сопоставления позиции с проектной спецификацией.

Для предварительного подбора можно использовать раздел Кабели силовые. Если задача относится к другому виду продукции, не следует подменять назначение кабеля соседней категорией. Для сравнения структуры каталога доступны также разделы Автопровода и Кабели CAB, но окончательный выбор делают по назначению изделия и данным проекта.

Как выбрать кабель для групповой прокладки

Выбор начинают не с количества бухт или отрезков, а с проектного обозначения линии. Если в спецификации уже указана марка КГВЭВнг(А)-FRLSLTx и нужное исполнение, задача сводится к проверке соответствия позиции. Если марка не определена, сначала необходимо получить требования к кабелю, а затем сопоставить их с доступными вариантами.

Следующий шаг — проверка числа жил. В представленном ассортименте есть пятижильные исполнения 5х4, 5х50 и 5х120, а также четырёхжильные 4х35 и 4х185. Есть конструкции 3х25+1х10 и 3х185+1х95. Запись с плюсом указывает на различие сечений в составе изделия, поэтому её нельзя приравнивать к варианту, где все жилы имеют одинаковое обозначение.

После этого сопоставляют сечение. Значения 4, 25, 35, 50, 95, 120 и 185 встречаются в разных конструкциях и не являются взаимозаменяемыми только потому, что относятся к одной марке. Сечение следует брать из проектной документации. Если оно не указано, поставщику нужно направить запрос на уточнение, а не выбирать ближайшее значение по каталогу.

Затем проверяют количество изделий именно на участке совместной прокладки. В заказе может быть несколько одинаковых позиций, предназначенных для разных трасс. В таком случае их нельзя автоматически считать одной группой. Для расчёта и согласования указывают фактический маршрут либо разделяют потребность по участкам.

Важен и формат поставки. Одно и то же исполнение может требоваться для нескольких линий, но это не меняет его конструктивных характеристик. Поэтому в заявке отдельно фиксируют марку, исполнение, требуемый объём и распределение по трассам. Если проект предусматривает разные варианты, их оформляют отдельными позициями.

При отсутствии полного задания разумно запросить предварительный расчёт. В обращении следует указать известные параметры и перечислить неизвестные. Специалист сможет обозначить, каких данных не хватает для проверки. Это надёжнее, чем делать вывод о групповой прокладке только на основании общего количества кабелей.

Получить расчёт по спецификации

Доступные исполнения КГВЭВнг(А)-FRLSLTx

В рассматриваемом разделе представлены кабели марки КГВЭВнг(А)-FRLSLTx. Ниже приведены только те исполнения, которые указаны в исходных данных. Таблица предназначена для сопоставления обозначений и не заменяет проектный подбор.

Таблица показывает ассортиментные варианты, но не отвечает за проектировщика на вопрос о допустимости конкретной схемы. Нельзя делать вывод, что пятижильный кабель автоматически предназначен для большей или меньшей группы, чем четырёхжильный. Также нельзя сравнивать комбинированные исполнения только по одному числу: в них указаны разные значения для частей конструкции.

Если в спецификации указано одно из перечисленных исполнений, его следует сопоставить с заявленным количеством и участком прокладки. Если обозначение отличается, необходимо уточнить соответствие до оформления заказа. Особенно важно проверять запись с плюсом, поскольку она содержит два сечения и требует точного прочтения.

Как оформить запрос поставщику

Хороший запрос должен позволять проверить одновременно состав заказа и условия применения. В теме или первом абзаце достаточно указать, что требуется подбор силовых кабелей для совместной прокладки, а затем привести исходные данные. Не стоит ограничиваться формулировкой «нужно несколько кабелей» — она не показывает, сколько изделий проходит по каждой трассе.

Укажите марку, если она уже задана. Для рассматриваемого ассортимента это может быть КГВЭВнг(А)-FRLSLTx. Далее приведите исполнение: например, один из вариантов 5х4, 5х50, 5х120, 4х35, 4х185, 3х25+1х10 или 3х185+1х95, но только если именно оно предусмотрено документацией. Если проект предусматривает несколько позиций, перечислите их отдельно.

Отдельной строкой укажите количество кабелей на каждом участке совместной прокладки. Если часть кабелей идёт по другой трассе, это также фиксируют. Полезно приложить схему или фрагмент спецификации, чтобы поставщик не принимал количество в заказе за количество изделий в одной группе.

При неизвестном параметре ставьте отметку «требует уточнения». Это относится и к сечению, и к числу жил, и к месту прокладки. Такой формат сохраняет достоверность запроса. Он также помогает быстро определить, нужен ли дополнительный комментарий проектировщика.

После получения предложения проверьте совпадение марки, исполнения и количества с исходной заявкой. Отдельно сверяйте позиции, в которых есть плюс и два значения сечения. Если данные в предложении отличаются от проекта, вопрос нужно закрыть до заказа.

Типичные ошибки при определении группы

Первая ошибка — считать групповым любое количество, указанное в заявке. Количество для закупки и количество на трассе могут не совпадать. Вторая — выбирать исполнение по числу кабелей, хотя оно определяется составом линии. Третья — считать близкими варианты с разным числом жил или с разными сечениями.

Ещё одна ошибка — переносить вывод с одного участка на другой. Если на одном маршруте кабели прокладываются совместно, это не означает, что такая же схема действует по всему объекту. Данные следует собирать по участкам, а не только по общей потребности.

Неверно и обратное решение: считать кабели одиночными только потому, что они заказаны отдельными позициями. Каталожное оформление не описывает способ размещения. За него отвечают проектная схема и фактическая организация трассы.

Наконец, нельзя подтверждать числовой порог, которого нет в исходных данных. В данном материале конкретное количество не задано. Поэтому корректный ответ состоит в указании на необходимость проверить проектные требования и условия объекта, а не в подстановке произвольной цифры.

Частые вопросы

При каком количестве силовых кабелей прокладка считается групповой?

В переданных фактах числовой порог не указан. Определение выполняют по проектной документации и требованиям, относящимся к конкретной трассе.

Как определить количество кабелей для групповой прокладки?

Считают кабели, которые проходят совместно по одному участку, а не все изделия в заказе. Дополнительно проверяют состав и исполнение каждой линии.

Какие силовые кабели подходят для групповой прокладки?

В рассматриваемом разделе представлены кабели КГВЭВнг(А)-FRLSLTx. Конкретное исполнение выбирают по проектным требованиям, числу жил и указанному сечению.

Как выбрать сечение силового кабеля?

Сечение берут из проектных данных и сопоставляют с исполнением изделия. В ассортименте представлены разные варианты, поэтому выбирать сечение только по количеству кабелей нельзя.
