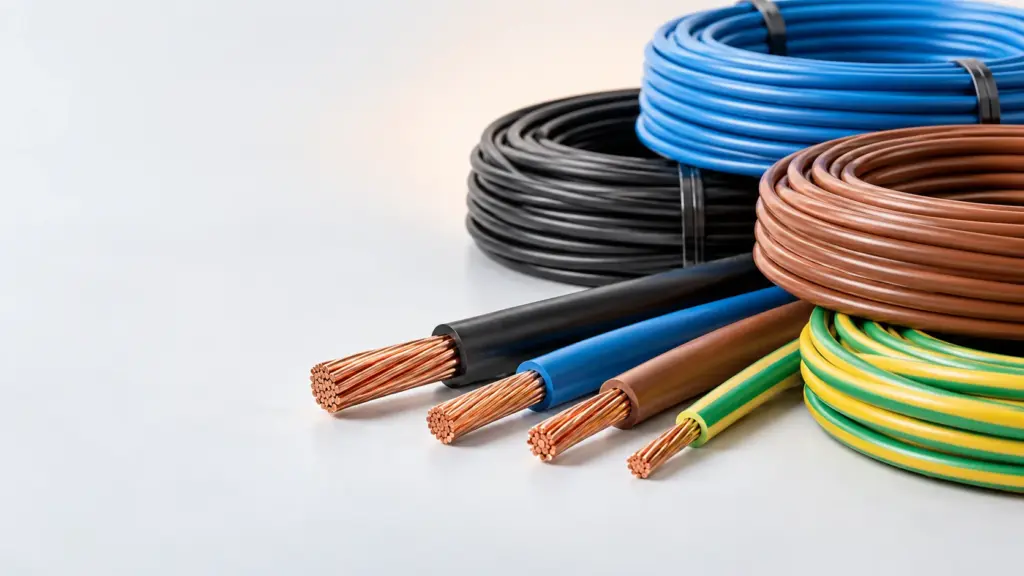

Зачем провода нужны? Они соединяют элементы электрической системы и обеспечивают передачу энергии или сигнала между заданными точками. Изоляция отделяет токоведущую жилу от корпуса, соседних цепей и внешней среды, поэтому провод выбирают с учётом назначения, конструкции и сечения.
Для чего нужны провода в электрической системе
Провод является соединительным элементом электрической схемы. С его помощью объединяют источник, нагрузку, аппаратуру управления, датчики, разъёмы и другие узлы. Без проводников отдельные компоненты остаются разрозненными: электрическая цепь не получает непрерывного пути между своими частями.
В практической работе провод выполняет сразу несколько задач. Он должен доставить электрическую энергию к потребителю, передать управляющее воздействие или связать участки оборудования между собой. В зависимости от схемы один и тот же по внешнему виду провод может использоваться в цепи питания, управления, измерения или соединения внутри изделия. Поэтому назначение определяется не только материалом жилы, но и местом установки, способом монтажа и требованиями к готовой сборке.
Провода применяют в стационарных и подвижных соединениях, внутри шкафов, приборов, машин и кабельных сборок. Монтажные исполнения удобны там, где нужно сформировать аккуратную внутреннюю разводку. Автомобильные варианты выбирают для соответствующих электрических систем транспорта. Для отдельных кабельных решений используют специализированные изделия, представленные в тематических разделах каталога.
При выборе важно отделять задачу проводника от задачи кабеля. Провод может быть отдельной изолированной жилой, предназначенной для прокладки или соединения. Кабель обычно объединяет несколько элементов в общей конструкции. На практике граница зависит от исполнения изделия, поэтому перед заказом проверяют описание конкретной позиции, её маркировку и доступные параметры.
Передача энергии и сигнала
В цепи питания провод передаёт энергию от источника к нагрузке. В цепи управления он связывает органы включения и исполнительные элементы. В измерительных и сигнальных соединениях провод обеспечивает контакт между узлами, от которого зависит работа схемы. Во всех случаях требуется непрерывная электрическая связь и предсказуемое размещение жилы.
Сечение является одним из основных признаков изделия. В каталоге есть позиции с небольшим сечением для компактных монтажных соединений, а также варианты с большим сечением для других задач. Нельзя заменять один размер другим только по внешнему сходству: нужный вариант определяют по документации на оборудование или по проектной ведомости.
Провод как часть монтажной конструкции
Внутри оборудования провод укладывают между клеммами, контактами, разъёмами и узлами коммутации. Его длину и направление подбирают так, чтобы соединение не создавало лишних пересечений и не мешало обслуживанию. Изоляция при этом защищает жилу во время укладки и отделяет соседние электрические цепи.
Для систематизации закупки полезно заранее разделить позиции по назначению: монтажные провода, автопровода и изделия для кабельных систем. В каталоге доступны Провода и кабели монтажные. Отдельно представлены Автопровода и Кабели CAB. Такое разделение помогает не смешивать изделия разных конструктивных групп при подготовке заявки.
Зачем изолировать провода
Изоляция нужна для электрического разделения токоведущей жилы и окружающих элементов. Она препятствует случайному контакту с металлическими деталями, другими проводами и частями оборудования. Благодаря этому схема сохраняет предусмотренные соединения, а монтажник может размещать несколько цепей в ограниченном пространстве.
Неизолированная жила может соприкоснуться с соседним проводником или корпусом. В результате возникает нежелательное соединение, меняется работа схемы, а оборудование может получить повреждение. Изолированный провод снижает вероятность такого контакта при правильном подборе изделия и аккуратной прокладке. При этом сама изоляция не отменяет требований к монтажу: её нельзя рассматривать как замену проектным защитным мерам.
Изоляционный слой также облегчает обращение с проводом. Жилу можно укладывать, группировать и фиксировать без постоянного риска прямого касания проводящей части. Для внутренней разводки это особенно важно: в одном узле часто находятся несколько цепей, клемм и металлических элементов. Внешняя оболочка каждой жилы помогает сохранить порядок соединений и упростить проверку.
Что защищает изоляция
Изоляция защищает не только человека от контакта с жилой, но и саму электрическую схему от случайных перемычек. Она сохраняет расстояние между проводниками в местах, где жилы проходят рядом. При повреждении оболочки защитное свойство снижается, поэтому при сборке контролируют целостность покрытия и не используют изделие с явными дефектами.
Цвет и внешний вид могут помогать различать цепи, но сами по себе не заменяют маркировку и схему. Для ответственной сборки учитывают обозначение изделия, сечение и назначение. Если провод устанавливают в готовое оборудование, сведения о допустимом исполнении берут из технической документации на этот узел.
Почему изоляция бывает разной
Изделия отличаются материалом и конструкцией изоляционного покрытия, количеством элементов и формой исполнения. Эти отличия связаны с областью применения, способом укладки и требованиями к конкретной системе. В одном случае нужен компактный монтажный провод, в другом — изделие с иной конструкцией для кабельной сборки или автомобильной проводки.
Нельзя выбирать изоляцию только по её цвету или толщине, если эти параметры не указаны в исходной задаче. Сначала определяют место установки и назначение соединения, затем сопоставляют требования с доступной маркой. При отсутствии точных исходных данных безопаснее запросить подбор по схеме, перечню оборудования и нужному сечению.
Получить консультацию по подбору
Монтажные провода для разных задач
Монтажные марки используют для соединений внутри электрических устройств, шкафов, панелей и других сборочных узлов. Их подбирают по сечению, конструкции и месту применения. В каталоге представлены монтажные провода НВ, НВМ, НВЭ и НВЭВ сечением от 0,12 до 3х2,5. Этот диапазон позволяет рассматривать изделия для разных по размеру и компоновке соединений, если характеристики соответствуют проекту.
Отдельная группа представлена проводами МС, МСЭ и МСЭО сечением 0,35 мм². Такие позиции удобно выделять в заявке как отдельную размерную группу. При заказе важно указать не только требуемое сечение, но и нужную марку: близкий размер не делает разные исполнения взаимозаменяемыми автоматически.
В разделе также есть провода МСТПЭ сечением от 0,12 до 6 мм² и МСТП от 0,2 до 6 мм². Наличие разных диапазонов показывает, почему закупку лучше вести по конкретной строке спецификации. Если в проекте указан МСТПЭ, его не следует без согласования заменять на МСТП только из-за совпадения части диапазона.
Сравнение доступных групп
| Группа проводов | Указанное сечение или конструкция | Как использовать в подборе |
|---|---|---|
| МС, МСЭ, МСЭО | 0,35 мм² | Выбирать при совпадении марки и требуемого сечения |
| КГМПЭВнг(А)-LS и FRLS | Жила 0,75 мм², конструкция 37х4 | Проверять соответствие конструкции исходной заявке |
| НВ, НВМ, НВЭ, НВЭВ | От 0,12 до 3х2,5 | Сопоставлять марку и размер с монтажной схемой |
| МСТПЭ | От 0,12 до 6 мм² | Использовать при прямом соответствии обозначению в спецификации |
| МСТП | От 0,2 до 6 мм² | Проверять минимальное требуемое сечение и марку |
В таблице приведены только сведения, доступные по представленным позициям. Для окончательного выбора дополнительно сверяют конструкцию, длину поставки, требования оборудования и условия монтажа. Если в исходной документации есть обозначение 37х4, оно должно быть сохранено в запросе: это не то же самое, что простое указание сечения жилы.
Изделия с жилой 0,75 мм² и конструкцией 37х4
В каталоге есть провода КГМПЭВнг(А)-LS и FRLS с жилой 0,75 мм² и конструкцией 37х4. Для таких позиций при подготовке заявки нужно указывать оба признака. Одного упоминания сечения недостаточно, поскольку конструкция также является частью идентификации изделия.
Эти провода следует рассматривать отдельно от групп НВ, МС и МСТП. Даже при совпадении отдельных параметров марки имеют разные обозначения и могут предназначаться для разных сборочных решений. Замена допустима только после проверки технических требований и согласования с ответственным за проект.
Как выбрать провод для монтажа
Начинают с назначения. Нужно понять, является ли провод частью внутреннего монтажа, автомобильной системы, кабельной сборки или другого узла. Затем фиксируют марку, сечение, конструкцию и количество. Такой порядок снижает риск заказа изделия, которое подходит по одному признаку, но не соответствует остальным.
Если марка уже указана в проекте, её сохраняют без произвольного сокращения. Для НВ, НВМ, НВЭ и НВЭВ проверяют не только диапазон от 0,12 до 3х2,5, но и конкретное обозначение. Для МСТПЭ и МСТП сопоставляют требуемый размер с указанными диапазонами. Для МС, МСЭ и МСЭО учитывают заявленное сечение 0,35 мм².
Алгоритм подбора
- Определить узел, в котором будет установлен провод.
- Указать назначение: питание, управление, сигнал или внутреннее соединение.
- Проверить марку и не заменять её аналогичной по написанию без согласования.
- Сопоставить сечение с проектным требованием.
- Для изделий с особой конструкцией отдельно указать конструктивный признак.
- Проверить количество и возможную длину поставки по заявке.
- Перед заказом передать поставщику исходные обозначения из спецификации.
Если точные требования неизвестны, не стоит подбирать провод только по фотографии или общему названию. Для консультации полезно подготовить схему, перечень оборудования, марку уже применяемого изделия и требуемое сечение. Чем точнее исходные данные, тем меньше вероятность несогласованной замены.
Примеры подбора по исходным данным
Пример первый: в ведомости указаны МСЭО и сечение 0,35 мм². В запросе сохраняют обе части обозначения и проверяют наличие именно этой позиции, не подменяя её проводом другой марки того же сечения.
Пример второй: требуется монтажный провод, а проект допускает один из вариантов НВ, НВМ, НВЭ или НВЭВ. Тогда сначала уточняют условия проекта и выбирают конкретную марку из согласованного перечня. Диапазон от 0,12 до 3х2,5 показывает доступный размерный ряд, но не является автоматическим разрешением на любую замену.
Пример третий: в исходной документации указаны жила 0,75 мм² и конструкция 37х4. В заявку включают оба параметра и рассматривают КГМПЭВнг(А)-LS и FRLS как отдельную группу. Сравнивать такие позиции только по сечению некорректно.
Пример четвёртый: в спецификации встречается МСТПЭ сечением 6 мм². Проверяют наличие марки и верхнюю границу указанного диапазона. Если предлагают МСТП, это уже другая марка, поэтому решение о замене принимает специалист, ответственный за техническую часть.
Дополнительные пояснения по видам монтажных изделий приведены в статье Какие провода идут для монтажа: виды и назначение. Если задача связана с силовыми кабельными решениями, полезно также посмотреть материал Характеристики кабеля: ВВГнг, ВБШвнг и КГВЭВнг.
Ошибки при выборе и монтаже
Первая ошибка — считать все провода с одинаковым сечением взаимозаменяемыми. Сечение описывает один параметр, но не раскрывает марку и конструкцию изделия. Вторая ошибка — игнорировать место установки. Провод для внутреннего монтажа и изделие для другой системы нельзя сравнивать без проверки исходных требований.
Третья ошибка — указывать в заявке только общее слово «провод». Для точного подбора нужны доступные сведения: марка, сечение, конструкция, количество и назначение. Если часть данных отсутствует, это отмечают отдельно, а не заменяют предположением.
Четвёртая ошибка — повреждать изоляцию при разделке и укладке. Даже подходящая марка не выполнит свою функцию, если покрытие надрезано, раздавлено или нарушено. Поэтому монтаж выполняют инструментом и способом, соответствующими конструкции изделия, а перед подключением проверяют состояние оболочки.
Пятая ошибка — смешивать в одной заявке разные группы без пояснений. Чтобы избежать путаницы, позиции разделяют по назначению и записывают параметры в едином формате. Это упрощает проверку менеджером снабжения, монтажником и специалистом, принимающим готовую сборку.
Частые вопросы
Зачем изолированные провода нужны в электрической системе?
Они соединяют элементы схемы и одновременно отделяют токоведущую жилу от соседних цепей и металлических частей. Это помогает сохранить предусмотренную структуру соединений.
Зачем изолировать провода при монтаже?
Чтобы уменьшить вероятность случайного контакта жилы с другими проводниками, корпусом или человеком. Изоляция также делает укладку нескольких цепей более организованной.
Зачем провода выбирать по сечению?
Сечение является одним из ключевых признаков изделия и должно соответствовать исходной задаче. При этом отдельно проверяют марку и конструкцию, поскольку одного размера недостаточно для идентификации.
Зачем изолированные провода различаются по маркам?
Марка обозначает конкретное исполнение изделия. Разные группы могут отличаться конструкцией и областью применения, поэтому выбор выполняют по проекту, а не только по внешнему виду.
Зачем изолировать провода, если они находятся внутри корпуса?
Внутри корпуса также есть соседние цепи, крепёж и токопроводящие детали. Изоляция сохраняет разделение между ними и снижает риск случайного соединения при эксплуатации и обслуживании.
Итог
Провода образуют электрические связи между элементами оборудования, передают энергию и сигналы, а изоляция отделяет жилу от окружающих частей. Для правильного выбора фиксируют назначение, марку, сечение и конструкцию. В каталоге представлены группы МС, МСЭ, МСЭО, КГМПЭВнг(А)-LS, FRLS, НВ, НВМ, НВЭ, НВЭВ, МСТПЭ и МСТП с указанными в описании параметрами. Если данных для самостоятельного подбора недостаточно, заявку лучше передать вместе со спецификацией и схемой.
