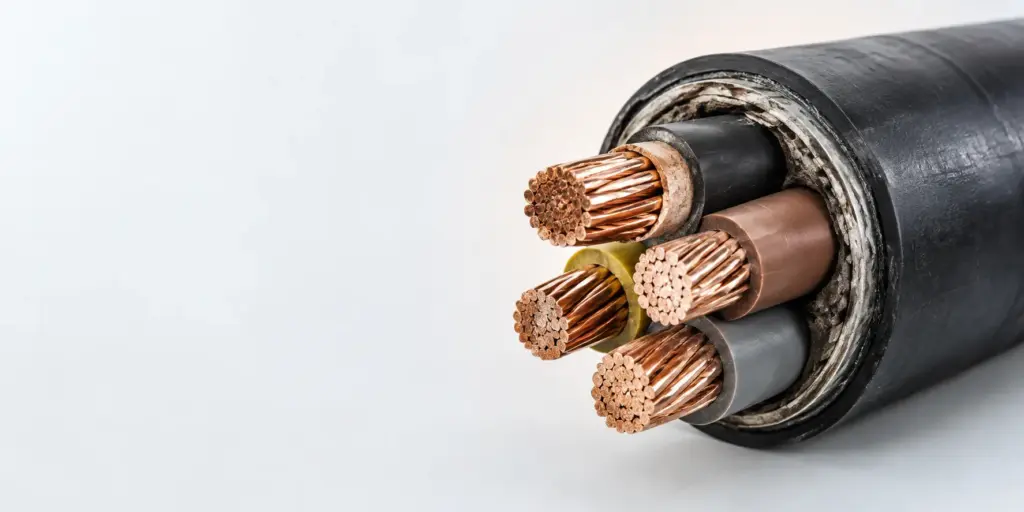

Кабель сколько киловатт выдерживает при разном сечении

На вопрос «кабель сколько киловатт выдерживает» нельзя ответить одним числом по сечению: допустимая нагрузка зависит также от напряжения, числа нагруженных жил и условий прокладки. Сначала определяют расчетный ток оборудования, затем подбирают кабель, для которого этот ток допустим на конкретной трассе.

Запросить подбор кабеля

Почему одного сечения недостаточно

Сечение жилы — важный параметр, но не готовый ответ в киловаттах. Одна и та же мощность соответствует разному току при разном напряжении питания. При изменении тока меняется и требование к кабелю. Поэтому таблица, в которой напротив каждого сечения без дополнительных условий стоит одно значение мощности, не может служить универсальным основанием для заказа.

Нужно учитывать и то, как проложена линия. Кабель, открыто расположенный с возможностью отвода тепла, и кабель, проходящий в ограниченном пространстве рядом с другими линиями, работают в разных условиях. Если участки трассы отличаются, проверяют не только наиболее удобный для монтажа участок. Условия, при которых тепло отводится хуже, могут определять выбор всей линии.

Еще один исходный параметр — число жил, по которым в рабочем режиме проходит ток. Его нельзя заменить общим числом жил в обозначении исполнения: жилы могут выполнять разные функции. Имеют значение также длина линии, свойства проводников, параметры нагрузки и защита цепи. Без этих сведений можно перечислить доступные исполнения, но нельзя надежно приписать им конкретную мощность в киловаттах.

Как рассчитать нагрузку в киловаттах

Расчет начинают не с кабеля, а с оборудования. Уточняют требуемую мощность, напряжение питания и характер нагрузки. Если известен рабочий ток из документации оборудования, его используют как отправную точку и проверяют, при каких условиях он указан. Если известна мощность, ток определяют по расчету, подходящему для схемы питания и самой нагрузки. Механически делить киловатты на напряжение без учета схемы и параметров оборудования нельзя.

Полученный ток сопоставляют с допустимым током выбранного кабеля именно для предполагаемого способа прокладки. Мощность в киловаттах в такой проверке описывает потребность оборудования, а допустимый ток — возможность линии работать при этой нагрузке. Сопоставлять эти величины напрямую, не переводя их к одной расчетной задаче, некорректно.

Если к линии подключено несколько потребителей, требуется определить расчетный режим их совместной работы. Простое сложение паспортных мощностей не всегда описывает реальную эксплуатацию, но и произвольно уменьшать нагрузку нельзя. Нужно зафиксировать, какие потребители работают одновременно, бывают ли продолжительные режимы и предусмотрены ли условия, меняющие ток по сравнению с обычной работой.

Какие исходные данные нужны для расчета

• Напряжение и схема питания оборудования, его мощность либо рабочий ток.
• Количество потребителей на линии и режим их одновременной работы.
• Длина трассы, способ прокладки и участки с отличающимися условиями отвода тепла.
• Число жил, назначение каждой жилы и число жил, нагруженных в рабочем режиме.
• Данные о кабеле и аппарате защиты, с которыми нужно согласовать выбранное решение.

После проверки допустимого тока оценивают работу линии в целом. Для протяженной трассы важно отдельно проверить потери напряжения. Кроме того, выбранный кабель и аппарат защиты должны соответствовать друг другу: наличие достаточного сечения само по себе не подтверждает, что цепь защищена правильно. Если исходных данных пока нет, результат расчета следует считать предварительным, а не готовой спецификацией.

Исполнения по числу и сечению жил

В представленном перечне есть марка КГВЭВнг(А)-FRLSLTx. Для нее указаны, в частности, исполнения с одинаковым сечением жил и исполнения с жилами разного сечения. Таблица ниже передает только сведения об этих исполнениях. Она не является таблицей допустимого тока или мощности: таких значений в исходных данных нет.

Обозначение исполнения помогает проверить количество жил и их сечение при запросе. Оно не сообщает, сколько киловатт выдержит линия после монтажа. Даже при выборе из одной марки расчет зависит от назначения жил, режима нагрузки и прокладки. Сначала формируют требования к линии, затем проверяют соответствие конкретного исполнения этим требованиям.

Как выбрать сечение кабеля для своей линии

Первый шаг — описать цепь без привязки к имеющемуся на складе сечению. Укажите оборудование, напряжение, расчетную нагрузку и режим работы. Если оборудование еще не определено окончательно, перечислите варианты нагрузки и отметьте, какие значения требуют уточнения. Это лучше, чем сразу заказать исполнение по приблизительной оценке мощности.

Второй шаг — определить состав жил. Нужно понимать, сколько проводников требуется для питания и какие дополнительные функции предусмотрены схемой. Число жил в обозначении кабеля должно соответствовать проектной схеме. При этом нельзя считать все жилы одинаково нагруженными только потому, что они находятся под одной оболочкой. Для исполнений с разными сечениями назначение жил фиксируют до сравнения вариантов.

Третий шаг — описать трассу. Укажите участки прокладки, соседние линии, места с затрудненным отводом тепла и длину. Затем подберите допустимую токовую нагрузку для кабеля при этих условиях и сравните ее с расчетным током. Отдельно проверьте потери напряжения и согласование защиты. Только после этих проверок имеет смысл закреплять сечение в заявке.

При поиске исполнения начните с раздела Кабели силовые. Если рассматриваете другую товарную группу, ее наличие в каталоге не означает взаимозаменяемости изделий: например, раздел Кабели CAB следует изучать с учетом требований конкретной линии, а не только совпадения числа жил.

Проверка условий прокладки

Способ прокладки нужно описывать по фактической трассе, а не одной общей фразой. Отметьте, где линия идет отдельно, а где рядом с другими кабелями; есть ли участки с ограниченным пространством для отвода тепла; одинаковы ли условия по всей длине. Если маршрут еще проектируется, неопределенные участки следует выделить, чтобы после уточнения монтажа не пришлось пересматривать выбранное сечение.

Особое внимание уделяют переходам между участками. Подбор только по основной, наиболее протяженной части трассы может пропустить короткий участок с менее благоприятными условиями. Длина, в свою очередь, важна не только для заказа метража: ее учитывают при проверке потерь напряжения. В результате два объекта с одинаковой мощностью оборудования могут требовать разного решения по линии.

Зафиксируйте эти сведения до обращения за подбором. Описание «нужен кабель на заданное число киловатт» не позволяет проверить допустимый ток в эксплуатации. Описание нагрузки и трассы дает возможность обсуждать конкретное исполнение и перечень недостающих данных.

Получить расчет по исходным данным

Жилы разного сечения: как учитывать нагрузку

Исполнения 3х4+1х2,5 и 3х185+1х95 показывают, что внутри одного кабеля могут быть жилы разных сечений. Их нельзя превращать в условное среднее сечение и затем искать для него мощность. По обозначению видно различие жил, но не видно, какую функцию каждая из них выполняет в вашей схеме и какой ток по ней должен проходить.

Для выбора такого исполнения сначала устанавливают назначение каждой жилы по проекту цепи. Затем проверяют расчетную нагрузку для соответствующих проводников. Если одна из жил имеет меньшее сечение, нельзя автоматически переносить на нее допустимую нагрузку жил большего сечения. Обратное упрощение тоже неверно: оценивать всю линию только по меньшей жиле без понимания ее функции недостаточно для полноценной проверки.

Когда схема не предоставлена, запись с разными сечениями служит только описанием исполнения. Присвоить ей универсальную мощность нельзя. В заявке полезно отдельно указать, какие жилы предполагается нагружать в штатном режиме, и приложить сведения о нагрузке. Это снимает неоднозначность между формальным совпадением обозначения и пригодностью кабеля для конкретной цепи.

Почему большая цифра в обозначении не завершает подбор

Сравнение исполнений 5х4 и 5х120 либо 4х4 и 4х185 показывает различие указанных сечений, но не дает готового ответа о допустимых киловаттах. Для корректного сравнения должны совпадать исходные условия: напряжение, схема, число нагруженных жил и прокладка. Иначе получатся разные задачи, а не выбор между двумя строками одного списка.

Не следует подбирать исполнение только по принципу «возьмем сечение побольше». Такой подход не устраняет ошибки в числе жил, назначении проводников или выборе защитного аппарата. Он также не заменяет проверку длины линии и условий отвода тепла. Если исходный расчет неверен, увеличение сечения может скрыть часть проблемы, но не подтвердит работоспособность и корректность решения.

Возможна и обратная ошибка: принять мощность оборудования за единственный критерий и выбрать минимальное на вид исполнение. Без расчета тока и проверки трассы такой выбор остается предположением. Практический порядок обратный: сначала требования цепи, затем допустимые параметры кабеля в заданных условиях, после этого — конкретное исполнение и оформление заказа.

Что проверить перед оформлением заявки

Сверьте запись выбранного исполнения с проектом: число жил, одинаковые или разные у них сечения, требуемое назначение проводников. Затем убедитесь, что расчет относится именно к выбранному способу прокладки. Если условия по трассе меняются, в проверке должны быть отражены все значимые участки, а не только место подключения оборудования.

Проверьте, на чем основан расчетный ток. Он может быть взят из документации оборудования либо получен из мощности с учетом схемы и характера нагрузки. В обоих случаях важно сохранить исходные данные: без них другой специалист не сможет воспроизвести проверку. При изменении состава потребителей или режима работы расчет придется пересмотреть.

Также нужно сверить длину линии, потери напряжения и параметры защиты. Эти проверки решают разные задачи и не подменяют друг друга. Допустимый ток показывает возможность работы кабеля при заданной прокладке; проверка потерь относится к работе оборудования на конце линии; согласование защиты касается поведения цепи при ненормальном режиме. Положительный результат одной проверки не означает автоматически положительный результат остальных.

Если выбор находится между разными типами изделий, полезно отделить вопрос сечения от вопроса назначения. Материал Кабель РгРГ и провод АВПВ: сечения и назначение посвящен различиям изделий, а статья Какие провода использовать: выбор по условиям — выбору по назначению и условиям. Совпадающее сечение не делает разные изделия равноценными для любой линии.

Как подготовить данные для подбора

В запросе укажите, что питает линия, каковы напряжение и расчетная мощность либо ток, как оборудование работает и сколько потребителей подключается одновременно. Добавьте схему или описание назначения жил. Если рассматривается исполнение 3х4+1х2,5 либо 3х185+1х95, отдельно поясните предполагаемую роль жил разного сечения.

Опишите длину и прокладку по участкам. Если трасса еще не согласована, прямо укажите это: неподтвержденные условия нельзя выдавать за расчетные. Сообщите также известные требования к защите и ограничения монтажа. Такой запрос позволяет проверить выбранное исполнение либо точно обозначить, какие сведения нужны для завершения подбора. Ответ в киловаттах без этих уточнений был бы не расчетом, а предположением.

Частые вопросы

Сколько киловатт выдерживает кабель с выбранным сечением?

Одного сечения для ответа недостаточно. Сначала определяют ток нагрузки по параметрам оборудования и питания, затем сравнивают его с допустимым током кабеля при фактической прокладке. Только для заданной цепи можно обсуждать соответствующую мощность. Значение, полученное для другой трассы или другого числа нагруженных жил, переносить без проверки нельзя.

Как перевести мощность в киловаттах в ток кабеля?

Для расчета нужны напряжение, схема питания и параметры нагрузки. Если оборудование сопровождается данными о рабочем токе, их следует учесть при проверке. Если известна только мощность, ток рассчитывают для соответствующей схемы, после чего сравнивают с допустимым значением для кабеля. Сам по себе перевод единиц не завершает подбор сечения.

Влияет ли способ прокладки на допустимую мощность?

Да, поскольку условия прокладки влияют на отвод тепла и допустимый ток. При одинаковом сечении результаты проверки могут различаться для разных трасс. Нужно описать весь маршрут, особенно участки рядом с другими линиями и места с ограниченным отводом тепла. Подбирать кабель только по наиболее благоприятному участку нельзя.

Можно ли считать кабель 3х4+1х2,5 как кабель с четырьмя одинаковыми жилами?

Нет. В этом исполнении указаны жилы разного сечения, поэтому сначала определяют назначение каждой из них. Нагрузку жилы меньшего сечения нельзя оценивать по жиле большего сечения. Без схемы цепи обозначение подтверждает состав кабеля, но не его допустимую мощность для конкретного подключения.

Достаточно ли взять кабель с большим сечением?

Нет. Требуются правильное число жил, соответствие их назначения схеме, проверка допустимого тока в условиях прокладки, потерь напряжения и согласования с защитой. Большее сечение само по себе не исправляет ошибку в исходных данных. Окончательное исполнение выбирают после проверки линии целиком.
