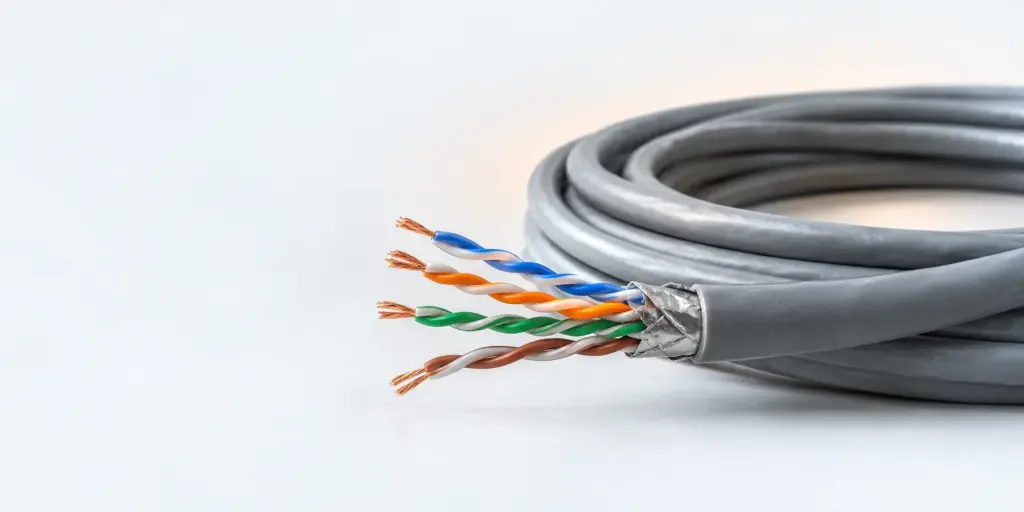

Типы витой пары различают по категории, наличию и конструкции экрана, числу пар, исполнению оболочки и другим параметрам. Категория характеризует рабочие возможности кабеля, а экранирование определяет способ защиты сигнальных цепей от электромагнитных воздействий. Для выбора необходимо сверять обозначение и фактические характеристики с проектом и документацией производителя.
Типы витой пары по категории
Категория — один из основных параметров компьютерного кабеля. Она используется для разделения изделий по нормируемым рабочим характеристикам. При этом сама надпись категории не заменяет техническое описание: у кабелей с близкой маркировкой могут различаться число пар, размеры жил, оболочка, наличие экрана и назначение конкретного исполнения.
При чтении обозначения сначала находят указание категории, затем проверяют остальные элементы маркировки. В каталоге представлены кабели КСВПВэ-5е и КСВПВ-5е. В обоих наименованиях присутствует индекс 5е, но обозначения различаются. Поэтому считать эти позиции полностью взаимозаменяемыми только на основании общего индекса нельзя.
Рабочие параметры категории следует брать из паспорта, технического описания или согласованной спецификации. Это особенно важно, если в проекте указаны требования к передаче данных, длине линии, совместимости с оборудованием или способу монтажа. Без этих сведений индекс в названии даёт только часть информации о товаре.
Не следует определять категорию по цвету или диаметру наружной оболочки. Внешне похожие кабели могут иметь разную конструкцию. Корректный порядок проверки включает чтение маркировки, сопоставление с заказной спецификацией и изучение документов на конкретное исполнение.
Экранированные и неэкранированные исполнения
Экран представляет собой проводящий элемент конструкции, предназначенный для снижения влияния внешних электромагнитных воздействий на сигнальные цепи. В зависимости от исполнения он может относиться ко всему сердечнику или к отдельным элементам кабеля. Конкретную конструкцию необходимо проверять по описанию производителя, поскольку один буквенный индекс без документации не раскрывает устройство полностью.
Экранированный кабель рассматривают для трасс, где рядом находятся потенциальные источники помех: силовые линии, коммутационное оборудование, электроприводы и другие электротехнические установки. Решение принимают не по общему правилу, а по проекту. Учитывают взаимное расположение коммуникаций, способ прокладки, организацию уравнивания потенциалов и требования подключаемого оборудования.
Наличие экрана само по себе не гарантирует требуемый результат. Экран должен быть правильно оконцован и включён в согласованную систему. Если соединители, коммутационные устройства или монтажная схема не рассчитаны на экранированное исполнение, преимущества кабеля могут не использоваться полностью. Ошибки подключения также способны ухудшить работу линии.
Неэкранированное исполнение имеет более простую конструкцию в части защиты от внешних полей. Его можно рассматривать там, где условия трассы соответствуют проектным требованиям и нет необходимости в дополнительном экране. Однако выбор не должен основываться только на удобстве монтажа или наличии товара на складе. Сначала оценивают среду прокладки и требования линии.
При сравнении КСВПВэ-5е и КСВПВ-5е видно различие в обозначениях. Наличие буквы в названии является основанием запросить точное описание конструкции, но не заменяет его. Для закупки нужно получить подтверждение исполнения, а также проверить совместимость кабеля с остальными компонентами линии.
Конструкция и маркировка кабеля
Маркировка кабеля обычно объединяет несколько признаков, однако расшифровывать её следует по документации производителя. Одинаковые фрагменты обозначения могут указывать на близкие свойства, но закупочная спецификация должна опираться на полное наименование. Сокращение марки до удобного фрагмента повышает риск поставки другого исполнения.
Для витой пары важны число пар и размеры жил. Эти параметры влияют на соответствие проектной схеме, подключение и выбор арматуры. В разделе сайта кабель КСВППэ указан с размерами 2х2х0,52–25х2х0,48. Диапазон означает наличие вариантов, поэтому в заявке необходимо указать конкретный требуемый размер, а не только название КСВППэ.
Также проверяют материал и конструкцию токопроводящих элементов, наружную оболочку, допустимые условия прокладки, монтажные ограничения и форму поставки. Точные значения по этим параметрам должны быть подтверждены документацией на выбранное изделие. Определять их по аналогии с другой маркой нельзя.
Если проект содержит только общее описание, перед заказом желательно подготовить уточнённую спецификацию. В ней фиксируют полное обозначение кабеля, количество пар, размеры жил, категорию, необходимость экрана и требования к оболочке. Отдельно указывают условия монтажа и перечень сопроводительных документов.
Позиции в разделе каталога
В разделе сайта представлено три товара. Этот перечень позволяет предварительно определить доступные наименования, но окончательный выбор выполняют после проверки нужного исполнения. Для работы с ассортиментом используется раздел Витая пара (компьютерный кабель).
| Позиция | Данные из раздела | Что уточнить перед заказом |
|---|---|---|
| КСВПВэ-5е | Марка присутствует в списке товаров, в обозначении указан индекс 5е | Конструкцию, исполнение, требуемый размер и условия применения |
| КСВПВ-5е | Марка присутствует в списке товаров, в обозначении указан индекс 5е | Отличия от КСВПВэ-5е и соответствие проектной спецификации |
| КСВППэ | Указаны размеры 2х2х0,52–25х2х0,48 | Конкретный размер в пределах представленного диапазона |
Таблица отражает только сведения, имеющиеся в разделе. Она не устанавливает взаимозаменяемость марок и не содержит неподтверждённых характеристик. Если в заявке указано одно из этих наименований, поставщику следует передать полную проектную запись и запросить подтверждение соответствия.
Для смежных задач могут потребоваться другие группы кабельной продукции. На сайте отдельно представлены разделы Городские телефонные кабели и Кабели дальней связи. Переход в соседнюю группу должен быть обоснован назначением линии, а не внешним сходством кабеля.
Как выбрать витую пару
Выбор начинают не с марки, а с исходных требований. Нужны назначение линии, схема соединений, характеристики оборудования, условия трассы и требования проектной документации. После этого параметры сопоставляют с описанием конкретного кабеля.
Проверка назначения линии
Сначала определяют, для какой системы предназначен кабель. Компьютерная сеть, телефонная линия и канал дальней связи относятся к разным задачам. Кабель не следует переносить из одной области применения в другую без проверки характеристик и одобрения проектной стороны.
Важно установить, какие устройства будут соединены и какие требования они предъявляют к линии. Если оборудование уже выбрано, учитывают документацию на его порты, соединители и коммутационные элементы. Кабель рассматривают как часть системы, а не как отдельное изделие.
Сопоставление категории
Требуемую категорию берут из проекта или технического задания. Если указание отсутствует, его запрашивают у проектировщика либо у ответственного за систему. Выбирать более высокий или более низкий индекс без расчёта не следует: изменение может затронуть совместимость, бюджет и состав остальных компонентов.
После определения категории проверяют её наличие в полном обозначении и документации. Для КСВПВэ-5е и КСВПВ-5е виден общий индекс 5е, однако этого недостаточно для заключения об идентичности. Остальные параметры рассматривают отдельно.
Оценка электромагнитной обстановки
На этом этапе определяют, нужен ли экран. Изучают прохождение трассы относительно электротехнического оборудования и других коммуникаций, способ размещения кабеля, наличие общих лотков и проектные меры защиты. Если среда эксплуатации не описана, решение об экранировании лучше согласовать до закупки.
Одновременно проверяют, поддерживает ли вся линия выбранное решение. Для экранированного кабеля важны совместимые соединительные и коммутационные элементы, а также предусмотренный проектом способ подключения экрана. Закупка только кабеля без проверки остальных компонентов может привести к переделке узла.
Выбор числа пар и размеров жил
Число пар должно соответствовать схеме соединений и проектному резерву. Недостаточное количество пар потребует дополнительной линии, а произвольное увеличение изменит спецификацию и объём закупки. Требование записывают однозначно, без сокращений, допускающих разные варианты.
Размеры жил также задают точно. Для КСВППэ на сайте указан диапазон 2х2х0,52–25х2х0,48, поэтому одна запись марки не определяет конкретный вариант. В заявке следует повторить требуемое размерное обозначение полностью.
Проверка условий прокладки
Нужно определить место прокладки, воздействие окружающей среды, способ крепления и монтажные ограничения. Эти сведения используют для выбора оболочки и конструктивного исполнения. Если подтверждённых данных по конкретной позиции нет, их запрашивают у поставщика или производителя до размещения заказа.
Особое внимание уделяют участкам ввода, поворотам, соединениям и переходам между зонами. На таких участках часто возникают требования, которые не видны из общей схемы трассы. Документация должна подтверждать пригодность выбранного кабеля для предусмотренного способа монтажа.
Пример подбора и расчёта потребности
Рассмотрим порядок работы без назначения неподтверждённых характеристик. В исходной заявке указана линия передачи данных и требование категории 5е. Дополнительно известно, что трасса проходит рядом с электротехническими установками. В таком случае нельзя сразу выбрать между КСВПВэ-5е и КСВПВ-5е только по наличию индекса 5е.
Сначала запрашивают схему трассы и решение по экранированию. Затем проверяют, предусмотрены ли совместимые соединители, коммутационные элементы и подключение экрана. После этого сопоставляют полные описания двух позиций. Выбранная марка должна соответствовать не одному признаку, а всей совокупности проектных требований.
Другой пример относится к КСВППэ. Если заказчик указывает только марку, поставщик не может однозначно определить исполнение, поскольку в разделе приведены размеры 2х2х0,52–25х2х0,48. Требуется уточнить число пар и размер жил. Только после этого позицию можно включать в спецификацию.
Расчёт количества выполняют по трассам. Для каждой линии определяют протяжённость по проекту, учитывают участки подхода к оборудованию, монтажные отрезки и предусмотренный проектом запас. Затем значения по одинаковым исполнениям суммируют. Кабели с разной маркировкой, числом пар или размерами жил объединять в одну строку расчёта не следует.
Если объект разбит на зоны, расчёт удобно вести отдельно по каждой зоне. Такой подход упрощает проверку трасс и снижает риск смешения исполнений. После суммирования результат сопоставляют с формой поставки, но конкретные параметры упаковки необходимо получать из предложения поставщика.
В расчёте не следует использовать произвольный процент запаса. Его величина должна следовать из проекта, монтажной методики или решения ответственного специалиста. Если запас не установлен, это фиксируют как вопрос на согласование, а не заменяют предположением.
Итоговый документ должен связывать каждую строку с конкретной трассой или группой одинаковых линий. В строке указывают полную марку, исполнение, размер, требуемое количество и назначение. Такая структура позволяет проверить заявку до закупки и принять поставку по согласованным признакам.
Что проверить в коммерческом запросе
Корректный запрос сокращает число уточнений и снижает риск получить предложение на похожий, но не соответствующий проекту кабель. В запрос включают полное обозначение, категорию, наличие экрана, число пар, размеры жил, требования к оболочке и планируемые условия прокладки. Отдельно указывают необходимое количество и требования к сопроводительной документации.
- Полное наименование без сокращения значимых индексов.
- Конкретный размер для позиции с несколькими вариантами исполнения.
- Назначение линии и ссылка на проектную спецификацию.
- Требование к экранированию и способу его подключения.
- Условия монтажа, если они влияют на конструкцию кабеля.
- Перечень документов, необходимых для приёмки.
Если допускается аналог, критерии эквивалентности задают заранее. Недостаточно написать, что требуется похожий кабель. Нужно перечислить параметры, которые должны совпадать или быть подтверждены проектировщиком. Замена по одному индексу категории без проверки конструкции некорректна.
До оплаты проверяют, что в предложении поставщика сохранены все значимые элементы заявки. Особое внимание уделяют буквенным индексам и размерным обозначениям. Для КСВППэ необходимо видеть конкретный вариант из указанного диапазона, а для КСВПВэ-5е и КСВПВ-5е — точное совпадение выбранного наименования.
Дополнительные материалы по выбору кабеля
При подготовке спецификаций полезно применять одинаковый порядок проверки для разных групп продукции: назначение, полная маркировка, конструкция, условия эксплуатации и подтверждающие документы. Пример такого подхода приведён в материале Кабель РгРГ и провод АВПВ: сечения и назначение.
Если одним из определяющих факторов является температурный режим, следует запрашивать подтверждённые ограничения конкретной марки. Порядок такой проверки рассмотрен в статье Провод температура: как выбрать марку по документации. Данные из соседнего материала нельзя автоматически переносить на витую пару, но сам принцип проверки документации остаётся применимым.
Частые вопросы
Какие бывают типы витой пары?
Кабели различают по категории, наличию и конструкции экрана, числу пар, размерам жил и исполнению оболочки. Точные параметры конкретной позиции устанавливают по маркировке и документации производителя.
Чем экранированная витая пара отличается от неэкранированной?
Экранированное исполнение содержит дополнительный проводящий элемент для снижения влияния внешних электромагнитных воздействий. Для его применения нужна согласованная система подключения, включая совместимые компоненты и предусмотренное проектом заземление.
Как определить категорию витой пары?
Категорию проверяют по маркировке, паспорту и техническому описанию конкретного изделия. Цвет, толщина и общий внешний вид оболочки не являются достаточным основанием для определения категории.
Как выбрать витую пару для проекта?
Нужно сопоставить назначение линии, требования оборудования, условия трассы, необходимость экрана, число пар и размеры жил. Выбор подтверждают по документации на конкретную марку и исполнение.
Что указать в заявке на витую пару?
Указывают полное обозначение, категорию, требуемое исполнение, число пар, размеры жил, условия монтажа, количество и перечень документов. Для КСВППэ необходимо обязательно зафиксировать конкретный размер.
