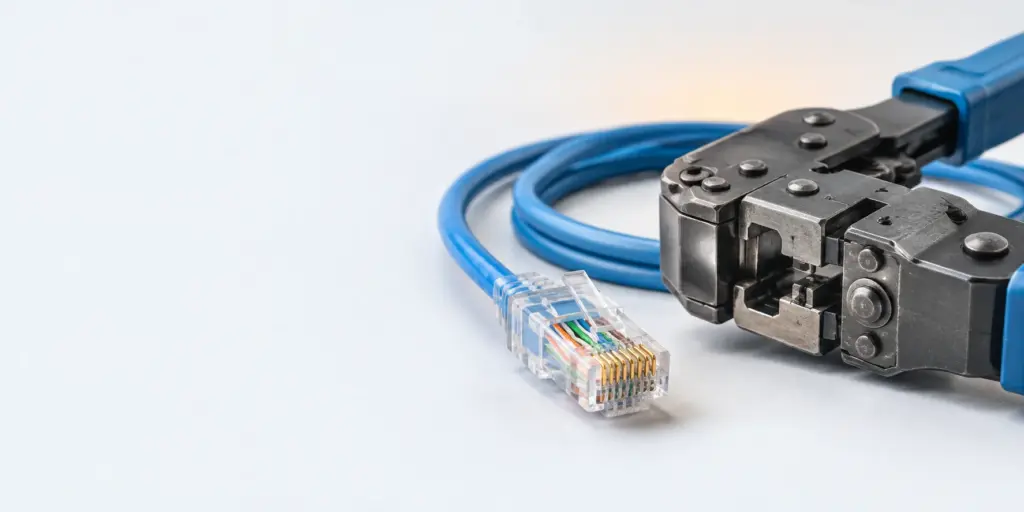

Как обжимать витую пару для интернета: схема и порядок

Как обжимать витую пару для интернета: снимите часть внешней оболочки, расположите жилы по выбранной схеме, введите их в коннектор RJ-45 и зафиксируйте обжимным инструментом. Затем проверьте порядок жил и целостность соединения тестером; если проверка не пройдена, подготовьте конец кабеля и установите новый коннектор.

Запросить подбор кабеля

Что подготовить до начала работы

Для работы нужны кабель витой пары, совместимый с ним коннектор RJ-45, инструмент для снятия оболочки, обжимной инструмент и тестер кабельных линий. Совместимость коннектора с кабелем проверяют до разделки: важно, чтобы жилы входили в предназначенные для них каналы, а оболочка попадала под прижим коннектора. Если эти условия не выполняются, аккуратный порядок жил сам по себе не обеспечит надёжного соединения. Не стоит компенсировать неподходящий коннектор чрезмерным усилием при обжиме.

Рабочее место должно позволять рассмотреть отдельные жилы и их положение внутри прозрачного коннектора. До начала монтажа решите, какая схема требуется на каждом конце кабеля. Ориентиром служат документация к подключаемому оборудованию, схема существующей линии либо заранее утверждённая схема монтажа. Выбранный порядок лучше держать перед глазами на всём протяжении работы: после снятия оболочки жилы легко переставить случайным движением, особенно при выравнивании и вводе в коннектор.

Проверьте и сам кабель. На конце не должно быть заметных повреждений оболочки, заломов и следов сильного пережатия. Если конец уже пытались обжать и результат оказался неудовлетворительным, работайте с заново подготовленным участком, а не пытайтесь поправить жилы в установленном коннекторе. Такое разделение полезно и при поиске неисправности: сначала исключают повреждённый участок кабеля, затем проверяют порядок жил и качество контактов.

Схема расположения жил в коннекторе RJ-45

Схема обжима показывает, какое место в коннекторе занимает каждая жила и как это расположение соотносится с другим концом кабеля. Для монтажа недостаточно запомнить последовательность цветов отдельно от положения коннектора: если перевернуть его при проверке, порядок будет выглядеть обратным. Поэтому сначала выберите постоянную ориентацию для осмотра, затем раскладывайте жилы и сверяйте их именно в этой ориентации. При работе по документации сохраняйте указанное в ней положение коннектора.

Перед разделкой определите назначение готовой линии. Когда подключение выполняют по готовому проекту или продолжают существующую разводку, приоритет имеет принятая для этой линии схема. Не следует произвольно менять её на другом конце только потому, что новый порядок кажется удобнее. Если схема неизвестна, выясните её до обжима: внешне ровно установленный коннектор не показывает, соответствует ли соединение задаче. Проверка тестером после монтажа подтверждает фактическое соответствие жил, но не заменяет предварительного выбора схемы.

Удобно мысленно разделять схему и качество исполнения. Схема отвечает на вопрос, куда направлена каждая жила; исполнение — дошла ли она до нужного места и появился ли устойчивый контакт после обжима. Правильный порядок при неполной посадке жил не даст ожидаемого результата. Равным образом надёжно зажатые жилы, расположенные не по выбранной схеме, оставят ошибку соединения. Поэтому на этапе раскладки проверяют последовательность, перед нажатием инструмента — посадку, а после обжима — результат тестером.

Подготовка кабеля и жил

Снимайте внешнюю оболочку так, чтобы открыть участок, достаточный для раскладки жил и установки коннектора. Инструмент должен надрезать оболочку, а не изоляцию отдельных жил. После снятия осмотрите открытый участок: повреждённая изоляция или надрезанная жила — причина подготовить конец заново. Не оставляйте значительную длину жил без оболочки только ради удобства раскладки. Оболочка должна дойти до места прижима в коннекторе, иначе нагрузка при движении кабеля будет передаваться на отдельные жилы.

Расплетайте пары только в пределах, необходимых для ввода жил в каналы коннектора. Затем расположите жилы рядом в порядке выбранной схемы и расправьте их без резких перегибов. При этом не тяните за отдельную жилу, чтобы выровнять её относительно остальных: положение оболочки и длину подготовленного участка лучше корректировать до установки коннектора. Если при раскладке выяснилось, что конец получился неудобным для монтажа, повторная подготовка обычно надёжнее попытки уложить жилы под сильным натяжением.

Когда последовательность проверена, выровняйте концы жил для одновременного ввода в коннектор. Работайте режущим инструментом аккуратно: перекошенный срез затрудняет контроль посадки, потому что отдельные жилы могут остановиться раньше остальных. После выравнивания ещё раз прочитайте порядок слева направо в выбранной ориентации. Это удобный момент для исправления ошибки. После ввода жил в каналы переставить их значительно сложнее, а после обжима исправление установленного коннектора не рассматривают как способ надёжного ремонта.

Установка коннектора и обжим

Держите подготовленные жилы вместе и вводите их в коннектор без скручивания и перестановки. Следите, чтобы каждая жила шла по своему каналу, а не упиралась в перегородку. Продвигайте кабель до положения, в котором концы жил видны у передней части коннектора, а внешняя оболочка находится под прижимом. Оценивать нужно оба признака одновременно: посадка жил без оболочки под прижимом оставляет слабое место у выхода кабеля из коннектора.

Перед обжимом остановитесь и осмотрите коннектор со стороны расположения жил. Сверьте последовательность с выбранной схемой, убедитесь, что ни одна жила не вышла из своего канала и все жилы дошли до требуемого положения. Затем осмотрите участок у входа кабеля: оболочка не должна заканчиваться до прижимной части. Если видна ошибка, извлеките кабель до фиксации контактов, снова расправьте жилы и повторите ввод. Спешка именно на этом этапе чаще всего приводит к переделке готового конца.

Поместите коннектор в подходящее гнездо обжимного инструмента и выполните обжим согласно устройству инструмента. Коннектор должен находиться в гнезде ровно, без перекоса. После сжатия извлеките его и проверьте, зафиксирована ли оболочка, не вышли ли жилы назад и не появились ли заметные повреждения корпуса. Повторное сильное сжатие не следует использовать как универсальный способ исправить плохую посадку: если причина в расположении жил или неподходящем коннекторе, её устраняют подготовкой нового конца.

Аналогично подготовьте другой конец, соблюдая предусмотренную для него схему. Не переносите порядок жил с первого коннектора по памяти: перед обжимом второго конца снова сверьтесь с исходной схемой и одинаково ориентируйте коннектор при осмотре. Это особенно важно, если кабель протянут между помещениями и работа на его концах выполняется с перерывом. Для последующей проверки полезно сразу обозначить, какой конец относится к какому оборудованию, не меняя при этом принятую схему монтажа.

Уточнить наличие кабеля

Проверка после обжима

Подключите оба конца готового кабеля к тестеру и проверьте соответствие жил выбранной схеме. Тестер помогает обнаружить отсутствие контакта, перепутанные жилы и другие ошибки соединения, которые не всегда заметны при внешнем осмотре. Оценивайте показания в контексте своей схемы, а не только по факту появления индикации. Если тестер показывает отклонение, последовательно проверьте оба коннектора: порядок жил, глубину их ввода и состояние участка, где оболочка входит в корпус.

После проверки тестером осмотрите кабель у обоих концов. Коннекторы не должны свободно смещаться относительно оболочки при обычном обращении с кабелем. Не проверяйте качество фиксации сильным рывком: такая нагрузка может повредить исправное соединение и не даёт точной информации о расположении жил. Когда внешний осмотр и тестирование не выявили проблем, проверьте кабель в предполагаемом подключении. Если оборудование не устанавливает соединение, сопоставьте результат работы тестера с требованиями к конкретной линии.

При неисправности не меняйте жилы наугад. Сначала определите, повторяется ли ошибка на одном и том же месте при проверке, затем сравните оба конца с исходной схемой. Если порядок верен, обратите внимание на посадку жил и зажим оболочки. Повреждение самого кабеля также исключают отдельно, особенно если он был пережат или сильно согнут при прокладке. Такая последовательность экономит время: она позволяет отличить ошибку схемы от неудачного обжима и проблемы на трассе.

Как выбрать кабель и не перепутать его назначение

Для закупки и монтажа сначала уточняют назначение линии и требования проекта. Название раздела каталога не заменяет проверку характеристик конкретного изделия и совместимости с выбранными коннекторами. На сайте кабель для соответствующих задач собран в разделе Витая пара (компьютерный кабель). В нём представлены КСВПВэ-5е и КСВПВ-5е; в списке товаров указаны три позиции кабеля. Перед заказом сверьте исполнение выбранной позиции с документацией на линию, а не ориентируйтесь только на сходство обозначений.

КСВППэ выпускается в размерах 2х2х0,52–25х2х0,48. Этот диапазон сам по себе не говорит, какой вариант подойдёт для конкретного коннектора RJ-45 и конкретного подключения. Требуемое исполнение определяют по проекту и характеристикам изделия. Если этих данных нет, сначала уточняют требования к линии, затем выбирают кабель и комплектующие. Такой порядок снижает риск ситуации, когда кабель уже закуплен, но его невозможно корректно оконцевать выбранным способом.

Не подменяйте выбор компьютерного кабеля подбором изделия из раздела Городские телефонные кабели только на основании внешнего сходства жил. Это отдельный раздел каталога; пригодность изделия для нужной линии необходимо устанавливать по его характеристикам и проектной документации. Сам процесс обжима также не служит проверкой назначения кабеля: коннектор может быть установлен внешне аккуратно, но это не подтверждает соответствие выбранного изделия условиям работы.

Если для линии важны условия эксплуатации, сверяйте их по документации на выбранное изделие. Принцип такой проверки разобран в материале Провод температура: как выбрать марку по документации. Не переносите характеристики одного изделия на другое по сходству названия или внешнего вида. Аналогично сведения о допустимой нагрузке для другого кабеля, рассмотренные в статье Сколько выдерживает кабель КГВЭВнг(А)-FRLSLTx, не заменяют характеристики витой пары.

Частые вопросы

Как расположить жилы перед обжимом коннектора RJ-45?

Ориентируйте коннектор так, как показано в выбранной схеме, и раскладывайте жилы в указанном порядке. Перед вводом проверьте последовательность ещё раз; после ввода убедитесь, что жилы не поменялись местами. Если ориентировать коннектор каждый раз по-разному, один и тот же ряд жил можно ошибочно прочитать в обратном направлении.

Нужно ли одинаково обжимать оба конца кабеля?

Порядок для каждого конца задаётся схемой требуемого соединения. Если вы работаете по проекту или существующей линии, следуйте именно этой схеме и проверяйте каждый конец отдельно. Не считайте одинаковую внешнюю ориентацию коннекторов достаточным доказательством того, что жилы соединены правильно.

Как понять, что жилы вошли в коннектор правильно?

До обжима осмотрите коннектор: каждая жила должна находиться в своём канале и доходить до передней части, а оболочка кабеля — входить под прижим. Одновременно сверьте порядок жил со схемой. После обжима внешний осмотр дополняют проверкой тестером, поскольку видимость правильной посадки не гарантирует контакта.

Чем проверить кабель после обжима?

Используйте тестер кабельных линий и сравните его показания с выбранной схемой соединения. Затем осмотрите оба коннектора и проверьте кабель в предполагаемом подключении. Если результаты расходятся, выясняйте причину поэтапно: порядок жил, качество их посадки и состояние кабеля.

Что делать, если соединение после обжима не работает?

Сначала проверьте линию тестером и определите, есть ли ошибка в соответствии жил. Затем осмотрите оба конца и сравните их с исходной схемой. При ошибке монтажа подготовьте проблемный конец заново и установите новый коннектор; если коннекторы проверку проходят, исследуйте состояние кабеля и требования подключаемого оборудования.

Для закупки кабеля и комплектующих передайте поставщику требования к линии, обозначение нужного изделия и способ оконцевания. Это позволит уточнить подходящую позицию каталога без предположений о совместимости.
