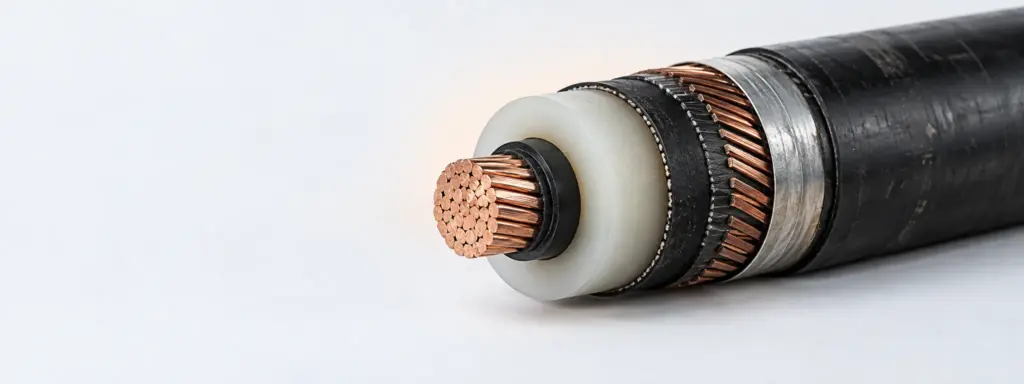

Расчет допустимого тока для кабелей с изоляцией 10 кВ

Расчет допустимого тока для кабелей с изоляцией из сшитого полиэтилена на 10 кВ выполняют по расчетной нагрузке и условиям отвода тепла. При выборе сечения учитывают способ прокладки, тип грунта, коэффициенты снижения тока и температуру эксплуатации до +35°C или +40°C.

Получить расчет

Назначение расчета кабеля на 10 кВ

Кабельная линия с номинальным напряжением 10 кВ должна быть подобрана не только по напряжению, но и по допустимой длительной токовой нагрузке. Эта проверка показывает, сможет ли кабель передавать расчетный ток в заданных условиях без выхода за установленный режим эксплуатации. Для кабелей с изоляцией из сшитого полиэтилена важны характеристики самой кабельной конструкции и среда, в которой проложена линия.

Исходной величиной служит ток нагрузки, определенный по электрической схеме и режиму работы объекта. Его сопоставляют с допустимым током выбранного кабеля. Однако значение, указанное для базовых условий, нельзя автоматически переносить на любую трассу. При изменении температуры, грунта или способа размещения меняется способность кабеля отводить тепло.

Поэтому расчет состоит из последовательности действий. Сначала фиксируют номинальное напряжение 10 кВ и назначение линии. Затем определяют расчетный ток, уточняют условия прокладки, устанавливают тип грунта и рабочую температуру. После этого выбирают исходное значение токовой нагрузки и применяют коэффициенты снижения, относящиеся к конкретным условиям.

На практике необходимо сохранять связь между расчетом и фактической трассой. Если проект предусматривает один тип грунта, а при монтаже используется другой, исходные условия уже не совпадают. Аналогично нельзя использовать данные для одного температурного режима при эксплуатации в другом. Все исходные параметры фиксируют в задании на подбор кабеля, чтобы результат можно было проверить.

Исходные данные для подбора сечения

До выбора сечения собирают минимальный комплект сведений. К нему относятся номинальное напряжение, расчетная токовая нагрузка, место прокладки, вид окружающей среды и температурный режим. Для рассматриваемой группы изделий номинальное напряжение составляет 10 кВ. Температуру эксплуатации принимают до +35°C или до +40°C в зависимости от условий объекта.

• Номинальное напряжение линии — 10 кВ.
• Расчетный ток нагрузки — значение, полученное из электрической схемы.
• Способ прокладки — фактический вариант размещения кабеля на объекте.
• Тип грунта — основание для выбора коэффициента снижения тока.
• Температурный режим — эксплуатация до +35°C или до +40°C.
• Требуемый запас — результат сопоставления расчетного и допустимого токов.

Если часть сведений отсутствует, итоговый подбор нельзя считать окончательным. В таком случае сначала уточняют условия трассы и только затем переходят к сравнению вариантов. Особенно критичны сведения о грунте: коэффициент снижения тока должен соответствовать фактическому типу основания, а не условному значению из предварительной схемы.

Для предварительной оценки допустимо рассматривать несколько сценариев. Например, один вариант может соответствовать температуре до +35°C, другой — температуре до +40°C. Отдельно проверяют различия между типами грунта. Такой подход помогает понять, какое условие сильнее влияет на требуемое сечение, но окончательное решение принимают после подтверждения исходных данных.

Как выбрать сечение кабеля

Выбор сечения начинают не с каталожного наименования, а с расчетного тока. Нужно определить максимальную нагрузку линии в рассматриваемом режиме и сопоставить ее с допустимым током кабеля. Если базовое значение допустимого тока относится к иным условиям, его корректируют коэффициентами снижения.

Общий порядок можно представить так:

1. Определить расчетный ток линии на номинальное напряжение 10 кВ.
2. Зафиксировать способ прокладки и среду, в которой находится кабель.
3. Установить тип грунта и выбрать соответствующий коэффициент снижения тока.
4. Определить температурный режим: до +35°C или до +40°C.
5. Скорректировать исходную токовую нагрузку с учетом условий.
6. Сравнить полученное допустимое значение с расчетным током.
7. Проверить, что выбранное сечение подходит по всем условиям, а не только по одному параметру.

Если после корректировки допустимый ток ниже расчетной нагрузки, выбранное сечение не принимают. Рассматривают другой вариант с большим сечением либо уточняют исходные условия, если в них была ошибка. Если допустимый ток выше расчетного, проверяют достаточность запаса и соответствие кабеля остальным требованиям проекта.

Нельзя выбирать сечение только по номинальному напряжению. Напряжение определяет принадлежность кабеля к нужной электрической системе, но не заменяет проверку токовой нагрузки. Также нельзя ориентироваться только на температуру: одинаковая температура при разных грунтах может привести к разным результатам из-за различия коэффициентов снижения тока.

Для подбора продукции можно использовать раздел Кабели силовые с изоляцией из сшитого полиэтилена (10кВ). В нем следует сопоставлять подходящие изделия с расчетными условиями, а не выбирать позицию только по внешнему обозначению.

Учет условий прокладки

Способ прокладки определяет, насколько эффективно кабель отдает тепло в окружающую среду. В расчетной документации необходимо описать фактическое размещение линии и не смешивать данные для разных условий. Если кабельная трасса проходит через участки с разными условиями, проверку выполняют для каждого существенного участка или принимают наиболее неблагоприятное подтвержденное условие.

Для подземной прокладки особое значение имеет грунт. Он влияет на теплоотвод, поэтому для разных типов грунта применяют коэффициенты снижения тока. Эти коэффициенты не заменяют базовую токовую характеристику, а корректируют ее применительно к реальной среде. Значение коэффициента должно быть взято из технических материалов, используемых в проекте, поскольку в переданных исходных данных конкретные числовые коэффициенты не указаны.

При описании трассы фиксируют не только название участка, но и последовательность условий. Если часть кабеля находится в одном грунте, а часть — в другом, нельзя без проверки использовать коэффициент только для одного участка. Нужно определить, какой участок ограничивает допустимую токовую нагрузку, и отразить это в расчете.

Отдельно проверяют, не изменяется ли температура окружающей среды по длине линии. Для рассматриваемой методики используют температурные режимы до +35°C или до +40°C. При выборе режима важно опираться на условия эксплуатации, а не только на среднее значение температуры. Если фактические данные не определены, расчет следует считать предварительным.

Дополнительная проверка условий прокладки нужна и при замене кабеля. Даже если новый кабель сохраняет номинальное напряжение 10 кВ, его допустимая нагрузка должна быть повторно сопоставлена с условиями трассы. Перенос результата с одной конструкции или участка на другой без проверки создает риск ошибочного выбора.

Температурный режим эксплуатации

Температура является одним из основных факторов расчета. В заданных исходных данных предусмотрена эксплуатация до +35°C или до +40°C. Эти режимы рассматривают отдельно, поскольку переход к более высокой температуре может потребовать применения другой корректировки допустимого тока.

В расчетной таблице удобно выделить отдельные строки для каждого режима. Для температуры до +35°C фиксируют выбранный коэффициент и полученное допустимое значение. Для температуры до +40°C выполняют такую же процедуру. Если итоговые значения отличаются, при окончательном выборе ориентируются на тот режим, который соответствует фактической эксплуатации и обеспечивает приемлемый результат.

Температурный режим следует указывать рядом с типом грунта, а не рассматривать отдельно. Например, значение для грунта, выбранное при одной температуре, не следует автоматически применять при другой. Расчет должен отражать сочетание факторов, действующих одновременно на трассе.

Если объект может работать в двух температурных режимах, проводят сравнительную проверку. Для каждого режима получают свое допустимое значение, после чего выбирают сечение, подходящее для заявленных условий эксплуатации. Такой подход исключает ситуацию, когда кабель проходит проверку только при более благоприятной температуре.

Запросить расчет по условиям объекта

Пример последовательности расчета

Рассмотрим порядок действий без подстановки неуказанных числовых значений. Исходная линия имеет номинальное напряжение 10 кВ. Из схемы получают расчетный ток, затем устанавливают, что кабель прокладывается в грунте определенного типа и эксплуатируется при температуре до +35°C.

Сначала выбирают базовое значение допустимого тока для рассматриваемого кабеля. Затем находят коэффициент снижения, относящийся к установленному типу грунта. После этого проверяют, требуется ли отдельная температурная корректировка для режима до +35°C. Скорректированный результат сравнивают с расчетным током линии.

Если скорректированный допустимый ток превышает расчетный, вариант можно рассматривать как соответствующий проверяемому условию. Но до утверждения необходимо проверить остальные участки трассы и убедиться, что температура и грунт действительно не меняются. Если результат ниже расчетного тока, выбирают другое сечение и повторяют проверку.

Допустим, в другом сценарии температура эксплуатации может достигать +40°C. Расчет повторяют с учетом этого режима. Затем сравнивают оба результата. Сечение должно соответствовать не удобному для расчета варианту, а реальному режиму, заявленному в проекте.

Еще один сценарий связан с изменением грунта. При той же нагрузке и том же напряжении коэффициент снижения может быть другим для другого типа грунта. Поэтому после изменения трассы или инженерных условий расчет нельзя просто перенести из прежней документации. Нужно заменить исходный коэффициент и повторить сопоставление.

Такой пример показывает принцип работы методики: расчетный ток остается исходной нагрузкой, а допустимый ток уточняется по условиям прокладки. Числовые значения коэффициентов и токовых нагрузок должны поступать из технического задания и данных на конкретное изделие.

Проверка результата и типовые ошибки

После выбора сечения проверяют не только итоговую цифру, но и саму логику расчета. В документе должны быть видны исходный ток, номинальное напряжение, тип грунта, температурный режим и примененные коэффициенты снижения. Если один из параметров не указан, невозможно полноценно оценить применимость результата.

• Не следует принимать базовый ток без учета условий прокладки.
• Нельзя заменять коэффициент для одного грунта коэффициентом для другого.
• Нельзя использовать режим до +35°C, если объект рассчитан на работу до +40°C.
• Нельзя считать проверку по напряжению заменой проверке по току.
• Нельзя выбирать изделие до определения расчетной нагрузки.
• Нельзя переносить результат на другую трассу без повторной оценки.

Полезно выполнять независимую проверку исходных данных. Проектировщик или специалист снабжения должен убедиться, что расчетный ток относится к той же линии, для которой выбирается кабель, а указанная температура соответствует реальному объекту. При расхождении данных сначала устраняют расхождение, затем оформляют подбор.

Если требуется сравнить кабели с другой конструкцией изоляции, рядом доступны разделы Кабели силовые с бумажно-пропитанной изоляцией и Кабели силовые с бумажной изоляцией. Сравнивать изделия следует только после определения требований к линии и условий ее работы.

Документирование подбора

Результат оформляют в виде короткой расчетной ведомости. В ней указывают линию, номинальное напряжение 10 кВ, расчетный ток, выбранное сечение, тип грунта, температурный режим и итоговый допустимый ток. Такая форма удобна для согласования между проектировщиком, снабжением и монтажной организацией.

Для каждого варианта кабеля желательно сохранять отдельную строку. Если сравниваются два сечения, в таблице отражают одинаковые исходные условия и разные результаты проверки. Это позволяет увидеть, какой параметр определил выбор, и не смешивать расчеты для разных трасс.

В техническом запросе поставщику следует передавать не только требование «кабель 10 кВ», но и расчетный ток, способ прокладки, тип грунта и температуру эксплуатации. При отсутствии этих данных поставщик сможет предложить только предварительный вариант. Для закупки нужен подтвержденный подбор по условиям объекта.

Если в процессе проекта меняется трасса, грунт или температурный режим, расчет актуализируют. Даже небольшое изменение исходных условий может потребовать повторного применения коэффициентов. Дата и версия расчетной ведомости помогают определить, какие данные использовались при заказе.

Связанные материалы по выбору кабеля

Подбор силовой линии не следует смешивать с выбором других видов проводников. Для задач, связанных с воздушными линиями и монтажом, полезна статья Неизолированный провод какой выбрать для монтажа. В ней рассматривается другой объект выбора, поэтому ее данные нельзя напрямую переносить в расчет кабеля на 10 кВ.

Если на объекте требуется цепь управления или передачи контрольных сигналов, условия подбора также будут отличаться. В этом случае можно обратиться к материалу Какие кабели контрольные: виды и выбор. Для силовой линии с изоляцией из сшитого полиэтилена сохраняются собственные исходные параметры: номинальное напряжение, ток, грунт и температура.

Частые вопросы

Как выполнить расчет допустимого тока для кабеля 10 кВ?

Сначала определяют расчетный ток линии, затем учитывают способ прокладки, тип грунта и температуру до +35°C или +40°C. После применения соответствующих коэффициентов результат сравнивают с нагрузкой.

Как учитывать тип грунта при выборе сечения?

Для каждого типа грунта применяют свой коэффициент снижения тока. Коэффициент выбирают по техническим данным, соответствующим фактическим условиям трассы.

Как влияет температура +35°C на допустимый ток?

Температура до +35°C входит в условия проверки токовой нагрузки. Для нее используют соответствующую корректировку и сопоставляют результат с расчетным током линии.

Как влияет температура +40°C на расчет кабеля?

Режим до +40°C проверяют отдельно, поскольку он может изменить итоговое допустимое значение. В расчет включают условия и коэффициенты, относящиеся к этому температурному режиму.

Как выбрать сечение кабеля с изоляцией из сшитого полиэтилена?

Сечение выбирают по расчетному току с учетом номинального напряжения 10 кВ, способа прокладки, типа грунта и температуры. После этого выполняют итоговую проверку для всей трассы.
