Для шлейфа пожарных извещателей применяют специальные кабели систем пожарной сигнализации, а выбор между КПСнг(А)-FRLS и КПСЭнг(А)-FRLS зависит прежде всего от необходимости экрана. Исполнение FRLS рассматривают там, где к кабельной линии предъявляют требования по поведению при пожаре и дымовыделению.

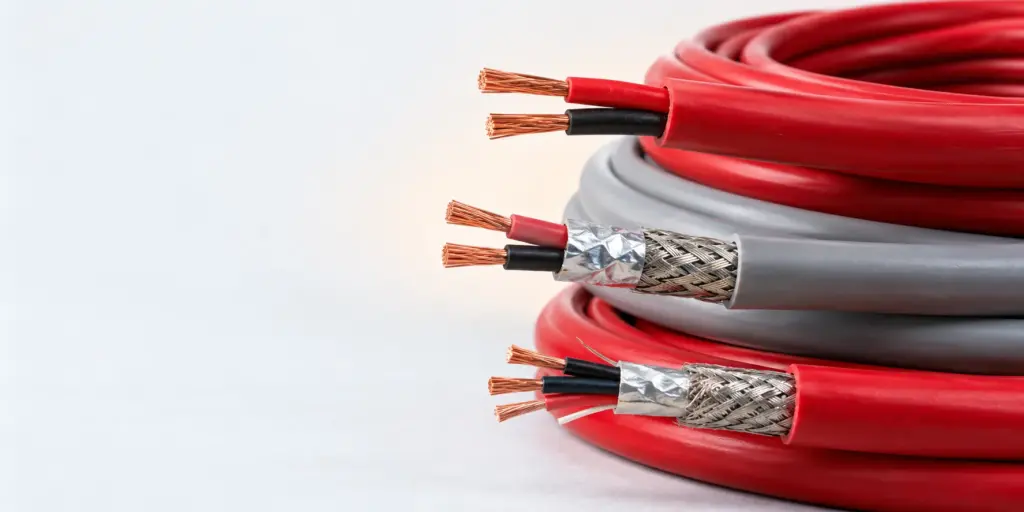

Кабель для пожарных извещателей: назначение линии
Кабель соединяет прибор пожарной сигнализации с извещателями и другими элементами шлейфа. По нему передаются сигналы, которые система использует для контроля состояния линии и фиксации события. Поэтому к такой продукции предъявляют иные требования, чем к обычной силовой или бытовой проводке.
При выборе важно разделять несколько задач. Первая — обеспечить электрическое соединение всех элементов шлейфа. Вторая — подобрать конструкцию, подходящую для прокладки по конкретному объекту. Третья — сохранить работоспособность линии в условиях, для которых проектируется система. Нельзя выбирать кабель только по сечению жил или внешнему сходству с другой продукцией.
На практике сопоставляют марку, наличие экрана, тип изоляции и оболочки, назначение кабеля, способ прокладки и требования рабочей документации. Если в проекте указано конкретное исполнение, его не заменяют близким по названию без проверки технической документации.
В каталоге поставщика отдельное направление составляют Кабели систем пожарной и охранной сигнализации с изоляцией из ПВХ пластиката. При подборе через каталог следует смотреть не только на название раздела, но и на полное обозначение конкретной позиции.
КПСнг(А)-FRLS и КПСЭнг(А)-FRLS: основное различие
Главное различие двух рассматриваемых исполнений отражено в обозначении. В маркировке КПСЭнг(А)-FRLS присутствует буква «Э», указывающая на экранированное исполнение. В обозначении КПСнг(А)-FRLS такого указания нет, поэтому его рассматривают как вариант без экрана, если это подтверждено описанием конкретного изделия.
Экран — это дополнительный конструктивный элемент вокруг сигнальных жил или групп жил. Он не является заменой изоляции и не превращает кабель в силовой. Его задача связана с защитой слабого сигнала от внешнего электромагнитного воздействия, а также с требованиями к организации цепи и заземлению экрана.
Неэкранированный вариант выбирают, когда окружающая обстановка не создает значимого риска помех, а проект не требует экранирования. Это может быть отдельная трасса с минимальным соседством с силовыми кабелями и оборудованием, создающим электромагнитные наводки. Однако такое решение нельзя принимать только по визуальному осмотру трассы.
Экранированный вариант нужен, когда влияние окружающих цепей способно ухудшить передачу сигнала или вызвать нестабильную работу системы. Вопрос может возникнуть при совместной прокладке с силовыми линиями, рядом с преобразовательным оборудованием, электродвигателями, источниками импульсных помех и другим оборудованием. Конкретное решение определяется проектом и условиями объекта.
При этом экран требует правильного монтажа. Важно заранее понимать, как он подключается, где организуется его соединение с системой и какие правила действуют для данной схемы. Неправильно подключенный экран не решает поставленную задачу и может стать источником дополнительных проблем.
Для сравнения подходов к обозначениям кабельной продукции можно обратиться к статье Различия в маркировке и характеристиках двух кабелей. Принцип остается общим: похожие элементы маркировки не означают полную взаимозаменяемость изделий.
| Признак | КПСнг(А)-FRLS | КПСЭнг(А)-FRLS |
|---|---|---|
| Экран | В обозначении не указан; наличие проверяют по описанию изделия | Предусмотрен обозначением «Э»; конструкцию уточняют по документации |
| Основная область рассмотрения | Сигнальные цепи пожарной сигнализации без специального требования к экрану | Сигнальные цепи, для которых требуется экранирование |
| Причина выбора | Проект и условия прокладки не требуют защиты от внешних помех | Нужно снизить влияние внешних электромагнитных воздействий или выполнить требование проекта |
| Проверка перед закупкой | Полная марка, конструкция, документация и условия применения | Полная марка, способ подключения экрана, документация и условия применения |
Зачем нужен экран в шлейфе
Шлейф пожарной сигнализации относится к цепям, в которых важна корректная передача небольших по уровню сигналов и контроль состояния линии. Внешние электрические поля и наводки могут воздействовать на такую цепь. Чем сложнее объект и чем плотнее размещено оборудование, тем внимательнее проверяют электромагнитную обстановку.
Экран выполняет роль дополнительной защиты сигнальных проводников. Он ограничивает влияние части внешних воздействий, если конструкция кабеля, схема подключения и монтаж выполнены правильно. Само наличие экрана не отменяет требований к разделению трасс и аккуратной прокладке.
Решение об экране принимают до закупки, а не после появления помех. На стадии проекта анализируют соседние коммуникации, расположение щитов и оборудования, длину и направление трассы, пересечения с другими линиями. Если условия сложные или в документации прямо указано экранированное исполнение, выбирают кабель с экраном.
Важно не путать экран с броней. Экран связан с защитой сигнальной цепи от электромагнитных воздействий. Броня, если она предусмотрена другой конструкцией кабеля, решает иные задачи. Сравнивать изделия нужно по полной маркировке и назначению, а не по одному внешнему признаку.
Есть и монтажная сторона вопроса. Экранирующий элемент должен быть сохранен по всей необходимой длине, без случайных разрывов и повреждений. Место соединения с системой выбирают по проектным решениям. Если эти требования не определены, до начала работ необходимо получить разъяснение у проектировщика или ответственного специалиста.
Почему выбирают FRLS, а не обычный ПВХ
Обычный кабель с ПВХ-изоляцией нельзя автоматически считать заменой продукции для пожарных систем. У него может быть подходящая внешняя форма и нужное количество жил, но это не подтверждает соответствие условиям применения в пожарной сигнализации.
Обозначение FRLS указывает на исполнение, которое рассматривают с учетом поведения кабеля при пожарном воздействии и ограничения дымовыделения. Для систем, связанных с обнаружением пожара и передачей сигнала, это имеет практическое значение: кабельная линия должна соответствовать не только электрической схеме, но и требованиям безопасности объекта.
Использование обычного ПВХ без проверки его характеристик создает риск несоответствия проекту. Такой материал может быть выбран по ошибке, если закупщик ориентируется только на количество жил, размер или низкую цену. Для пожарной системы важна вся совокупность признаков: назначение, конструкция, маркировка, требования к прокладке и подтверждающие документы.
ПВХ как материал изоляции сам по себе не говорит о пригодности или непригодности конкретного кабеля. Нужно различать материал и исполнение. Один кабель может иметь изоляцию из ПВХ пластиката и быть предназначенным для систем сигнализации, а другой — использоваться в иной области. Поэтому название материала нельзя использовать как единственный критерий.
С ассортиментом изделий для цепей управления и сигнализации можно ознакомиться в разделе Кабели управления и сигнализации с изоляцией из полимерных композиций. Раздел помогает сориентироваться в соседних группах продукции, но окончательное решение принимают после проверки назначения конкретной позиции.
Как выбрать кабель для шлейфа
Подбор начинают с проектной документации. В ней могут быть указаны марка, конструктивное исполнение, требования к пожарным характеристикам, способ прокладки и правила монтажа. Если приведено полное обозначение, его используют без сокращений при запросе поставщику.
Затем определяют, нужен ли экран. Для этого оценивают трассу и окружение: есть ли рядом силовые кабели, частотное оборудование, электроприводы, источники импульсных воздействий и другие потенциальные источники помех. При отсутствии уверенности безопаснее не подменять проектное решение самостоятельным выбором.
Следующий этап — проверка конструкции. Сверяют количество жил, материал и тип изоляции, наличие оболочки, экран и другие элементы, указанные в техническом описании. Эти данные должны относиться именно к выбранной марке, а не к похожему изделию из каталога.
После этого проверяют условия поставки и монтажа. Необходимо понимать, как кабель будет проложен, какие участки доступны для обслуживания, есть ли ограничения по механическому воздействию и как выполняются соединения. Если фактические условия отличаются от проектных, вопрос согласуют до закупки.
Отдельно проверяют документы. Наименование в счете, маркировка на упаковке и данные в паспорте должны совпадать с согласованным исполнением. При получении кабеля осматривают оболочку, целостность бухты или барабана, читаемость маркировки и соответствие заказанной конструкции.
Запрос поставщику лучше формировать подробно. Вместо фразы «нужен кабель на пожарку» указывают требуемую марку, экранирование, длину, способ поставки и объект применения. Если часть данных неизвестна, передают проектную ведомость или описание трассы. Это уменьшает риск получить изделие с близким, но неподходящим обозначением.
Не стоит сравнивать варианты только по стоимости. Экономия на отсутствии экрана может привести к проблемам с помехами, а замена специального исполнения обычным кабелем — к несоответствию проекту. Стоимость имеет смысл оценивать после того, как подтверждены технические требования.
При работе с другими типами кабелей полезно учитывать особенности условий эксплуатации. Например, отдельные вопросы выбора материалов и конструкций рассмотрены в статье Кабель резиновый: применение, виды и выбор. Это не заменяет проектный подбор кабеля для пожарной сигнализации, но помогает не переносить критерии одной кабельной группы на другую.
Получить расчёт и проверить наличие
Типовые ошибки при закупке и монтаже
Первая ошибка — выбор по сокращенному названию. Обозначения кабелей могут отличаться одним символом, который меняет конструкцию и область применения. Поэтому в заявке фиксируют полную марку, включая указание на экран и огнестойкое исполнение.
Вторая ошибка — предположение, что любой кабель с ПВХ-изоляцией подходит для шлейфа. Материал оболочки или изоляции не заменяет назначение изделия. Нужно убедиться, что продукция предназначена для систем пожарной сигнализации и соответствует требованиям проекта.
Третья ошибка — установка экрана без понимания схемы подключения. Экранированный кабель выбирают не для формального соответствия названию, а для решения конкретной задачи. Если монтажник не знает, как выполнить подключение, это выясняют до прокладки.
Четвертая ошибка — прокладка сигнальной линии рядом с силовой без анализа трассы. Даже кабель с экраном не отменяет требований к организации коммуникаций. Разделение линий, правильное пересечение и соблюдение проектных решений остаются обязательными условиями качественного монтажа.
Пятая ошибка — отсутствие входной проверки. До передачи кабеля в монтаж сравнивают маркировку, документы и фактическую конструкцию с заявкой. При несоответствии изделие не используют до выяснения обстоятельств.
Частые вопросы
Какой кабель выбрать для шлейфа пожарных извещателей?
Выбор зависит от проектной схемы, требований к огнестойкости и условий прокладки. Для точного решения сверяют обозначение, конструкцию и документацию на конкретное исполнение.
Зачем нужен экран в кабеле пожарной сигнализации?
Экран снижает влияние внешних электромагнитных помех на сигнальные цепи. Его применяют, когда рядом проходят силовые линии, источники помех или этого требует проект.
Чем КПСнг(А)-FRLS отличается от КПСЭнг(А)-FRLS?
КПСЭнг(А)-FRLS имеет экран в обозначении и конструкции, а КПСнг(А)-FRLS рассматривается как неэкранированное исполнение. Окончательный выбор делают по проекту и паспорту кабеля.
Можно ли заменить экранированный кабель неэкранированным?
Самостоятельная замена нежелательна. Если экран предусмотрен проектом из-за условий электромагнитной обстановки, переход на другую конструкцию требует согласования.
Почему для пожарной сигнализации выбирают FRLS?
Исполнение FRLS предназначено для применения в системах, где важны характеристики кабеля при пожаре и ограничение выделения дыма. Конкретные параметры необходимо проверять по документации производителя.
