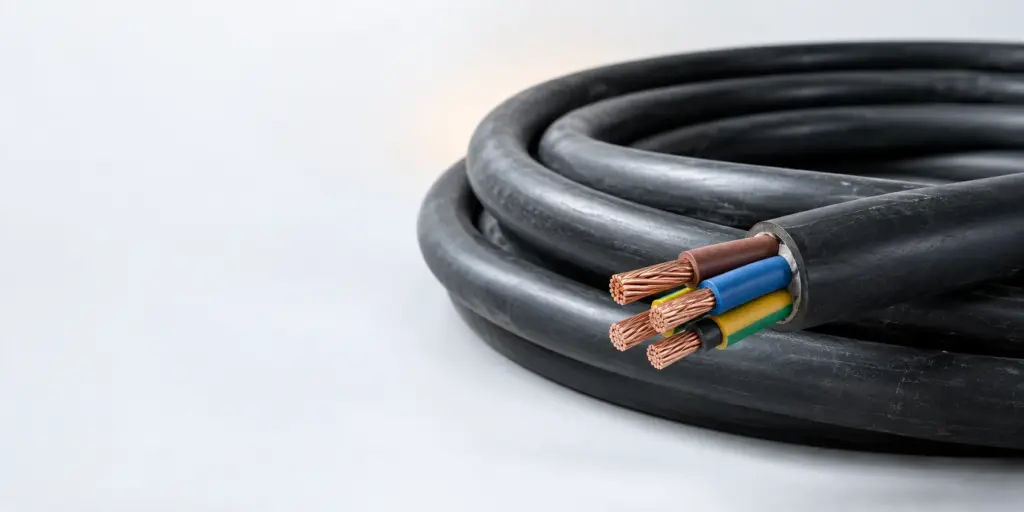

Диаметр провода и проволоки: как измерить и выбрать

Диаметр провода — это размер, который нужно уточнять: речь может идти о металлической жиле либо о всём изделии вместе с изоляцией. Для проверки измеряют нужный слой, а при подборе электрического изделия дополнительно смотрят на сечение жилы, указанное в описании.

Уточнить размер и наличие

Путаница между этими величинами возникает при замене существующей проводки, подборе изделия под клемму или прокладке в ограниченном пространстве. Штангенциркуль показывает линейный размер в точке измерения, а обозначение сечения описывает площадь проводящего материала. Эти данные отвечают на разные вопросы и не заменяют друг друга. Ниже разобраны способы проверки, ограничения измерений и сведения, которые стоит передать поставщику перед заказом.

Диаметр жилы и наружный размер изоляции

У неизолированной проволоки измеряют расстояние между противоположными сторонами её поверхности. У изолированного изделия сначала определяют, какой именно размер нужен. Диаметр металлической части важен при проверке жилы. Наружный габарит, включая изоляцию, важен, когда изделие должно пройти через отверстие, трубку, уплотнение или другую деталь с ограниченным просветом. У этих измерений разные границы, поэтому в заявке их следует называть отдельно.

Если жилу нельзя открыть без повреждения пригодного к работе участка, измерение проводят на отдельном образце или на конце, подготовленном для разделки. Снятая изоляция не должна оставаться на участке, который затем планируют использовать без восстановления защиты. При работе с действующей линией сначала обеспечивают её безопасное отключение; измерительный инструмент не заменяет проверку отсутствия напряжения.

Наружный размер может меняться вдоль изделия из-за конструкции оболочки или особенностей изготовления. Разовое измерение на сжатом либо повреждённом участке не даёт надёжной картины. Для проверки берут ровный участок и сравнивают показания в нескольких местах. Если важна посадка в отверстие или уплотнение, оценивают именно тот габарит, который будет проходить через него, а не размер оголённой жилы.

В описаниях электрических изделий чаще указывают сечение жилы в квадратных миллиметрах. Это не готовое значение наружного размера. Даже при одинаковом указанном сечении разные конструкции и изоляционные слои могут отличаться по габариту. Поэтому попытка заказать замену только по измеренной толщине оболочки оставляет открытыми вопросы о жиле, её конструкции и пригодности изделия для конкретного монтажа.

Как измерить проволоку без изоляции

Для прямого измерения подходит штангенциркуль, которым можно аккуратно охватить чистый и ровный участок. Рабочие поверхности инструмента должны касаться проволоки, но не деформировать её. Особенно это важно для мягкого материала: избыточное усилие меняет форму в месте контакта и занижает показание. Перед измерением убирают загрязнение, которое могло бы попасть между проволокой и губками инструмента.

Проволоку проверяют в нескольких местах по длине. Если сечение выглядит не вполне круглым, полезно повторить измерение с поворотом изделия: одно показание не покажет различие между направлениями. Выступающее покрытие, заусенец или локальная вмятина также могут исказить результат. Такие участки не стоит принимать за типичный размер всей бухты или отрезка; их лучше отметить отдельно, если они имеют значение для приёмки.

Когда требуется сопоставить результат с заказом, заранее договоритесь, что считается объектом измерения. Покрытие может входить в фактический наружный размер, но не в размер металлической основы. Без этого уточнения два человека получат разные ответы и оба формально будут измерять одну и ту же проволоку. В запросе указывают материал, наличие покрытия и назначение детали, чтобы размер не рассматривали отдельно от условий применения.

Рулетка или обычная линейка позволяют оценить толстую проволоку лишь приблизительно: трудно совместить начало шкалы с краем круглой поверхности и исключить ошибку взгляда. Для тонкого материала погрешность такого подхода особенно заметна. Если от размера зависит совместимость с оснасткой, лучше использовать подходящий измерительный инструмент и свериться с описанием поставляемого изделия.

Диаметр проволоки, намотанной на карандаш

Намотка помогает приблизительно оценить тонкую проволоку, когда прямое измерение неудобно. Витки располагают рядом, без нахлёста и заметных промежутков. Затем измеряют ширину всего ряда вдоль карандаша и делят её на число витков. Измеряется именно ширина уложенного ряда, а не окружность карандаша: его толщина не входит в расчёт.

Такой способ чувствителен к плотности укладки. Если проволока пружинит, витки отходят друг от друга, а измеренная ширина оказывается больше суммы их собственных размеров. Сильное натяжение, напротив, способно изменить форму мягкого материала. Карандаш нужен здесь только как удобная оправка; для ответственного подбора результат проверяют инструментом или по документации на конкретное изделие.

Изолированный провод и многопроволочная жила

У однопроволочной круглой жилы можно открыть небольшой участок и измерить металл непосредственно. Изоляцию снимают аккуратно, не надрезая и не сплющивая жилу. Если на металле остались частицы оболочки, их удаляют до измерения. Полученное значение следует записать как размер жилы, отдельно от показания, снятого по изоляции. Иначе при обсуждении заказа будет непонятно, какой слой проверяли.

У многопроволочной жилы измерение устроено сложнее. Наружная ширина всего пучка зависит от укладки отдельных проволок и от того, насколько плотно на него нажал инструмент. Диаметр одной составляющей проволоки не равен размеру всего пучка. Поэтому измерение отдельной нити само по себе не подтверждает сечение готовой жилы, а замер пучка снаружи не даёт точного значения площади проводящего материала.

Не следует пытаться механически переводить наружный размер изолированного изделия в сечение металла. В измерение попадут изоляция и возможные конструктивные слои, не проводящие ток. Для выбора по электрическим параметрам ориентируются на обозначение сечения и сведения о конструкции, а для монтажа в ограниченном пространстве дополнительно проверяют внешний габарит. Обе проверки нужны, когда замена должна подойти и по подключению, и по прокладке.

При подготовке образца учитывайте, будет ли он использован дальше. Повреждённая при снятии оболочки жила уже не является надёжным эталоном для измерения. Если отрезок предназначен для установки, лучше не превращать рабочую часть в испытательный образец. Попросите данные по конструкции изделия или выделите для проверки участок, который не пойдёт в монтаж.

Диаметры стальной проволоки и запись размера

Для стальной проволоки важен не только измеренный размер. Перед выбором уточняют, будет ли она гнуться, натягиваться, формоватьcя или служить частью крепления. Разные задачи предъявляют разные требования к материалу и состоянию поверхности. Из одной фразы о диаметре нельзя установить пригодность изделия для конкретной нагрузки. Если речь идёт об ответственной детали, её параметры определяют по проекту или техническому описанию, а не по внешнему сходству образцов.

Запись «проволока диаметром 2» без единицы измерения неполна. Кроме того, при наличии покрытия нужно понимать, указан размер основы или размер по покрытию. Похожая проблема возникает с записью «диаметр проволоки 3 3»: пробел может скрывать ошибку в обозначении или несколько отдельных параметров. Не стоит самостоятельно превращать такую запись в окончательную спецификацию. Надёжнее запросить исходное обозначение и единицы.

Фраза «проволока диаметром 1 мм» описывает геометрический размер, но ещё не определяет материал, покрытие, форму поставки и допустимость применения. Если измеренное значение отличается от ожидаемого, сначала проверьте инструмент, состояние поверхности и место замера. Затем сопоставьте результат с документами на конкретную поставку. Без согласованного способа измерения спорить о соответствии только по одному показанию некорректно.

Для подбора металлического материала, который пойдёт на электрический монтаж, полезно отделять сведения о проволоке от сведений о готовом изолированном изделии. Каталог Провода и кабели монтажные помогает перейти к изделиям по назначению, но конкретный размер, конструкцию и наличие следует уточнять по позиции. Название раздела не заменяет технического описания товара.

Как выбрать размер под задачу

Начните с того, где изделие будет работать и к чему его предстоит присоединить. Для проволоки, используемой как заготовка, важны материал, фактический размер и требования к обработке. Для электрического провода отдельно рассматривают проводящую жилу, изоляцию, условия прокладки и способ подключения. Затем определяют, какие параметры уже заданы проектом или существующим узлом, а какие ещё предстоит уточнить.

При замене установленного изделия не полагайтесь только на его видимую толщину. Оболочка может отличаться, хотя указанное сечение жилы совпадает, и наоборот. Сначала прочитайте сохранившуюся маркировку или документацию. Затем проверьте тип жилы и требования к подключению. Если надписи неразборчивы, измерение помогает описать образец поставщику, но не восстанавливает всю утраченную информацию о конструкции.

В монтажных задачах одновременно бывают критичны несколько размеров: жила должна соответствовать выбранному способу подключения, а изделие целиком должно размещаться по трассе. При плотной укладке нужно учитывать не только один провод, но и фактические условия прокладки. Если ограничения заданы проектом, сверяют параметры выбранной позиции с проектными требованиями; заменять такую сверку догадкой по одному измерению нельзя.

Подготовьте для запроса краткую спецификацию: назначение, материал, требуемое сечение или размер жилы, наружный габарит, если он ограничен, тип конструкции и условия монтажа. Отдельно отметьте, какие данные получены измерением образца, а какие взяты из документации. Так поставщик сможет увидеть неясности до заказа и предложить позицию для дальнейшей проверки, а не угадывать требования по фотографии.

По условиям применения можно просмотреть разделы Автопровода и Кабели CAB. Переход в подходящую категорию сокращает круг вариантов, но не подтверждает совместимость каждой позиции с вашим узлом. После выбора категории всё равно нужны характеристики конкретного изделия и понимание того, какой размер требуется измерить.

Направить запрос на подбор

Сечение в обозначении и данные каталога

Ниже приведены только диапазоны сечений, указанные для соответствующих проводов, и обозначение ещё одной позиции раздела. Таблица не содержит наружных размеров: их нельзя достоверно получить из одного сечения без данных о конструкции и изоляции. Диапазон также не означает, что каждое промежуточное значение представлено отдельной позицией; нужное исполнение проверяют в каталоге или запросом.

Сечения в таблице выражены в квадратных миллиметрах, тогда как инструмент при прямом замере показывает линейный размер. Сопоставлять их как одинаковые величины нельзя. Даже если рассчитывать площадь по измерению круглой однопроволочной жилы, результат будет относиться к металлу, а не к оболочке и не к многопроволочной конструкции в целом. Для заказа приоритет имеет подтверждённое обозначение нужного исполнения.

Если указан только диапазон, сформулируйте запрос точнее: какое сечение требуется, какой наружный габарит допустим и что известно о подключаемом оборудовании. Для позиции со сложным обозначением не следует угадывать параметры по отдельным символам без карточки изделия. При необходимости попросите уточнить конкретное исполнение и сопоставьте полученные сведения с задачей до оформления заказа.

Проверка перед монтажом и заказом

Перед установкой полезно разделить проверку на геометрию и назначение. Геометрия отвечает на вопросы о прохождении по трассе и посадке в соединительный элемент. Назначение определяет, подходит ли выбранное изделие для предусмотренного применения. Успех одной проверки не означает успеха другой: изделие может помещаться в отверстие, но отличаться от требуемого по конструкции жилы.

Если приходится выбирать замену по образцу, сохраните читаемый отрезок с маркировкой и запишите, где именно провод использовался. Измерьте наружный размер без сдавливания, а при допустимой разделке отдельно проверьте жилу. Добавьте фотографию подключения и укажите, какие особенности монтажа ограничивают выбор. Такой набор сведений полезнее одиночной цифры, снятой штангенциркулем с оболочки.

Для смежных задач доступны материалы Кабели для систем контроля доступа (СКУД) и и Монтажные кабели для промышленного и строительства. Они помогают рассматривать подбор с учётом назначения линии. При этом характеристики позиции, которую планируется заказать, всё равно проверяют отдельно: статья не является её спецификацией.

Если размеры расходятся между образцом и описанием, не пытайтесь сразу подогнать одно значение под другое. Уточните, измерялись ли одинаковые слои, не отличается ли конструкция жилы и не повреждён ли образец. Для спорной поставки важны документы именно на неё и согласованный порядок проверки. При отсутствии таких сведений корректнее приостановить выбор, чем заказывать материал по предположению.

Частые вопросы

Какой диаметр проволоки выбрать?

Размер выбирают под назначение изделия и требования к материалу, а не по внешнему сходству с имеющимся образцом. Уточните, относится ли заданное значение к металлической основе или к наружной поверхности с покрытием. Если проволока будет частью ответственного узла, исходными должны быть требования к этому узлу.

Как измерить диаметр проволоки, намотанной на карандаш?

Уложите витки плотно и без нахлёста, измерьте ширину намотанного ряда и разделите её на число витков. Получится приблизительный размер одной проволоки. Промежутки между витками завысят результат, поэтому для окончательной проверки используйте измерительный инструмент.

Какие бывают диаметры стальной проволоки?

Размеры зависят от конкретного изделия и задачи; одного универсального значения нет. При запросе стальной проволоки сообщите требуемый размер, назначение и сведения о покрытии, если оно важно для измерения или применения.

Что означает «проволока диаметром 2»?

Без единицы измерения эта запись не позволяет однозначно определить размер. Если у изделия есть покрытие, также следует уточнить, указан размер основы или наружный размер по покрытию.

Как проверить проволоку диаметром 1 мм?

Возьмите ровный участок и измерьте его штангенциркулем в нескольких местах без сильного прижима. При расхождении результатов проверьте состояние поверхности, инструмент и то, относится ли заявленный размер к проволоке вместе с покрытием.

Что означает запись «диаметр проволоки 3 3»?

Без исходного обозначения запись неоднозначна: пробел не объясняет, указаны ли отдельные параметры или допущена ошибка. Перед заказом запросите корректную запись с единицей измерения и пояснением, какой именно размер требуется.

Для подбора укажите, что требуется измерить — жилу, неизолированную проволоку или изделие по оболочке, — и приложите имеющуюся маркировку либо данные об образце. Это позволит сверить запрос с конкретной позицией каталога.
